Produkcja materiałów budowlanych na dużą skalę opiera się na minimalizacji ilości złomu, maksymalizacji ciągłego czasu pracy i uzyskaniu nieskazitelnego wykończenia powierzchni bezpośrednio z linii produkcyjnej. Zwiększanie skali produkcji drzwi i okien z PCV ujawnia ograniczenia sprzętowe. Kierownicy zakładów często borykają się z niestabilnością stopu, niespójnościami wymiarowymi przy dużych prędkościach i długotrwałymi zmianami narzędzi, które ograniczają wydajność. Wybór odpowiedniego sprzętu wymaga wyjścia poza podstawowe wymagania dotyczące przepustowości. Należy ocenić geometrię wytłaczarki, skoordynowany przebieg procesu, precyzję kalibracji i automatyzację sterowania. Ten przewodnik zapewnia ramy techniczne do oceny i specyfikacji linii produkcyjnej. Opisujemy, jak spełnić rygorystyczne tolerancje wymiarowe, wymagania estetyczne i cele w zakresie wydajności operacyjnej, bez polegania na próbach i błędach na hali produkcyjnej.
Geometria wytłaczarki decyduje o stabilności: Równoległe wytłaczarki dwuślimakowe zazwyczaj zapewniają doskonałą stabilność stopu i mogą zwiększyć wydajność nawet o 30% w przypadku sztywnego PVC w porównaniu z alternatywami stożkowymi, co bezpośrednio wpływa na wydajność przy dużej objętości.
Kalibracja jest wąskim gardłem: Długość i wydajność podciśnienia w tabeli kalibracyjnej określają maksymalną prędkość linii bez narażania integralności strukturalnej profilu.
Elastyczność narzędzi zwiększa zwrot z inwestycji: Wysoce konfigurowalna konfiguracja skraca przestoje podczas przełączania pomiędzy standardowymi ościeżnicami, panelami WPC (kompozyt drewna i tworzyw sztucznych) oraz złożonymi stalowymi profilami drzwi i okien z tworzywa sztucznego.
Zintegrowane wykańczanie dodaje wartości: Włączenie obróbki powierzchni na linii produkcyjnej (laminowanie lub tłoczenie na gorąco) zmniejsza koszty wtórnej obróbki i skraca czas wprowadzenia produktu na rynek.
Wsparcie dostawcy zmniejsza ryzyko: Współpraca z uznanym producentem maszyn do wytłaczania profili, który oferuje rygorystyczne testy akceptacji fabrycznej (FAT), ma kluczowe znaczenie dla zapewnienia szybkiego wdrożenia i minimalizacji ryzyka wdrożenia.

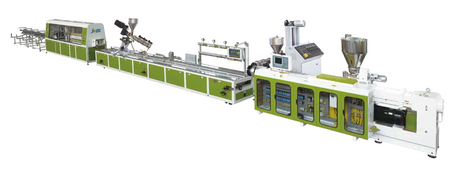

Wysokowydajna maszyna do wytłaczania profili drzwiowych z PCV działa jako system zsynchronizowany. Każdy element, od podajnika materiału po piłę tnącą, musi być dokładnie skoordynowany. Wybór komponentów bezpośrednio decyduje o maksymalnej prędkości linii i ostatecznej jakości profilu.
Główny silnik napędowy napędza proces wytłaczania. Należy ocenić moment obrotowy i efektywność energetyczną tych silników. Silniki synchroniczne z magnesami trwałymi (PMSM) oferują wyraźną przewagę nad standardowymi silnikami prądu przemiennego. Zapewniają wyższy moment obrotowy przy niższych obrotach i utrzymują doskonałą efektywność energetyczną w różnych warunkach obciążenia. Modernizacja do napędu PMSM zmniejsza zużycie energii elektrycznej i minimalizuje wytwarzanie ciepła w obudowie silnika. Przekłada się to na niższe długoterminowe koszty operacyjne.
Typ silnika | Efektywność energetyczna | Moment obrotowy przy niskich obrotach | Wymagania dotyczące konserwacji |
|---|---|---|---|
Standardowy silnik prądu przemiennego | Umiarkowany (75-85%) | Niżej | Wysokie (zużycie szczotek i łożysk) |
PMSM (magnes trwały) | Wysoka (90-95%) | Maksymalny | Niski (mniej ruchomych części) |
Geometria wytłaczarki określa skuteczność topienia i mieszania preparatu PVC przez maszynę. Ciągłe serie o dużej objętości wymagają specjalnych konstrukcji śrub, aby zapobiec degradacji materiału.
Funkcja | Stożkowa wytłaczarka dwuślimakowa | Równoległa wytłaczarka dwuślimakowa |
|---|---|---|
Pojemność wyjściowa | Umiarkowany (idealny do małych i średnich serii) | Wysoka (zoptymalizowana do produkcji na dużą skalę) |
Stabilność stopu | Dobra przy niższych prędkościach | Znakomity przy dużych prędkościach |
Szybkość ścinania | Większe ścinanie, szybsza plastyfikacja | Niższe ścinanie, zapobiega degradacji PVC |
Koncentracja na aplikacji | Profile standardowe, matryce wysokociśnieniowe | Panele drzwiowe o dużej objętości, szerokie profile |
Stosunek długości do średnicy (L/D) silnie wpływa na jakość plastyfikacji. Sztywne preparaty PVC wymagają precyzyjnej kontroli ciśnienia stopu. Optymalny stosunek L/D zapewnia, że materiał przebywa w beczce wystarczająco dużo czasu, aby stopić się równomiernie bez spalania. Przetwarzanie preparatów o wysokiej zawartości wapnia lub WPC wiąże się z poważnym ryzykiem ścierania. Należy określić beczki bimetaliczne i specjalnie obrobione śruby. Powłoki z węglika wolframu chronią zwoje ślimaka przed szybkim zużyciem, zapewniając stałą wydajność przez tysiące godzin pracy.
Matryca wytłaczająca kształtuje stopione tworzywo sztuczne w ostateczny profil. Konstrukcja kanału przepływowego wewnątrz matrycy decyduje o żywotności produktu. Źle zaprojektowane kanały powodują stagnację materiału, co prowadzi do spalenia PCV i zniszczenia profili. Wewnętrzna geometria musi zapewniać płynny, zrównoważony przepływ w całym przekroju poprzecznym. Niestandardowa maszyna do profili PCV obsługuje złożone matryce wielogniazdowe. Matryce te umożliwiają jednoczesne wytłaczanie skomplikowanych konstrukcji paneli drzwiowych i ościeżnic wielokomorowych. Precyzyjna obróbka krawędzi matrycy zapewnia jednolitą grubość ścianek, co zapobiega wypaczeniu w fazie chłodzenia.
Tabele kalibracyjne zamrażają stopiony profil do jego ostatecznych wymiarów. Długość stołu i wydajność pomp próżniowych określają maksymalną prędkość linii. Linie o dużej wydajności zazwyczaj wymagają stołów kalibracyjnych o długości od 6 do 11 metrów. Ciężkie profile drzwi wymagają dłuższego czasu chłodzenia, aby zapobiec zmiękczeniu wewnętrznych ścianek przez ciepło po wyjściu ze stołu. Pompy próżniowe o dużej wydajności dociskają profil do bloków wymiarowych, aby zachować ścisłe tolerancje. Systemy chłodzenia wodą w obiegu zamkniętym zapewniają szybkie odprowadzanie ciepła. Przepuszczają schłodzoną wodę przez bloki kalibracyjne, efektywnie odprowadzając ciepło, oszczędzając jednocześnie zasoby wodne.
Operatorzy muszą przestrzegać ścisłych procedur podczas konfigurowania fazy kalibracji:
Wyrównaj idealnie wyjście matrycy z pierwszym suchym blokiem kalibracyjnym, aby zapobiec rozdarciu profilu.
Ustaw początkowe ciśnienie podciśnienia na tyle wysokie, aby ustabilizować ściany zewnętrzne bez powodowania oporu.
Wyreguluj zawory przepływu wody, aby zapobiec szybkiemu hartowaniu, które powoduje naprężenia wewnętrzne.
Monitoruj wymiary profili w sposób ciągły przez pierwsze 10 minut rozruchu, aby uwzględnić rozszerzalność cieplną.
Jednostka odciągająca przeciąga profil przez stół kalibracyjny. Jednostki odciągowe Caterpillar zapewniają stałą siłę uciągu. Wykorzystują niebrudzące podkładki gumowe, które zapewniają pewne trzymanie profilu, nie powodując jego deformacji. Prędkość ciągnięcia musi być idealnie zsynchronizowana z wydajnością wytłaczarki. Precyzyjne zespoły tnące podążają za odciągiem. Do wyboru są piły planetarne do dużych, grubościennych profili lub gilotyny do mniejszych przekrojów. Pilarki muszą być wyposażone w solidne systemy odsysania pyłu, aby utrzymać czyste środowisko pracy. Śledzenie zsynchronizowane z PLC zapewnia, że ploter dopasowuje się do prędkości linii, zapewniając dokładne długości cięcia bez spowalniania produkcji.
Integracja późniejszej obróbki powierzchni eliminuje potrzebę przetwarzania offline. Bezpośrednio po odciągu można dodać jednostki do tłoczenia na gorąco, laminacji lub drukowania w trybie inline. Urządzenia te nakładają folie imitujące drewno lub niestandardowe wykończenia estetyczne, gdy profil jest jeszcze w ruchu. Laminowanie inline opiera się na precyzyjnej kontroli naprężenia i ukierunkowanym zastosowaniu ciepła w celu połączenia folii z podłożem PCV. Integracja ta zmniejsza koszty wtórnego przetwarzania, minimalizuje obsługę materiałów i skraca czas wprowadzenia produktu na rynek.
Zdolność produkcyjna wykracza poza liczby wymienione w karcie specyfikacji. Należy ocenić, jak sprzęt radzi sobie z rzeczywistymi warunkami produkcyjnymi, zmianami materiałów i ciągłą pracą z dużą prędkością.
Producenci często reklamują teoretyczną maksymalną wydajność w kilogramach na godzinę. Należy odróżnić tę teoretyczną liczbę od rzeczywistej wydajności użytkowej. Wytłaczanie z dużą prędkością generuje odpady podczas uruchamiania, wyłączania i wahań prędkości. Oceń twierdzenia producenta dotyczące zwiększenia wydajności w porównaniu z rzeczywistością na hali produkcyjnej. Maszyna, która produkuje 500 kg/h, ale generuje 15% złomu, daje mniej użytecznego produktu niż stabilna maszyna pracująca z szybkością 450 kg/h i tylko 2% złomu. Skoncentruj się na sprzęcie, który szybko osiąga stan ustalony i utrzymuje wąskie tolerancje podczas niewielkich zmian napięcia lub temperatury.
Produkcja na dużą skalę często wymaga stosowania wielu formuł materiałów. Oceń zdolność maszyny do przetwarzania różnych suchych mieszanek. Formuły w dużym stopniu narzucają konfigurację maszyny. Standardowa sztywna mieszanka PVC może zawierać 10-15 phr (części na sto żywicy) węglanu wapnia. Preparaty o dużej zawartości wypełniacza podnoszą tę wydajność do 40 phr lub więcej, drastycznie zmieniając reologię stopu. Wytłaczarka musi generować wystarczające ścinanie, aby stopić PVC bez spalania stabilizatorów. Modyfikatory udarności, takie jak CPE (chlorowany polietylen), wymagają precyzyjnej kontroli temperatury, aby zapewnić równomierne rozproszenie. Jeśli temperatura stopu spadnie zbyt nisko, modyfikatory udarności nie zostaną aktywowane, co skutkuje kruchymi ramami drzwi, które pękają podczas montażu.
Możliwości współwytłaczania są obowiązkowe w przypadku produkcji plastikowych stalowych profili drzwiowych i okiennych . W tych konfiguracjach wykorzystuje się wiele wytłaczarek zasilanych z jednej matrycy. Umożliwiają wytłoczenie odpornej na warunki atmosferyczne warstwy zewnętrznej ASA lub PMMA na mocno wypełniony rdzeń PCV lub zintegrowanie wzmocnień stalowych bezpośrednio z konstrukcją profilu.
Przesunięcie wytłaczarki na maksymalną prędkość często powoduje destabilizację stopu. Aby zapobiec defektom powierzchni, należy utrzymywać stałą temperaturę i ciśnienie stopu. Wymagania techniczne dotyczące stabilności przy dużych prędkościach obejmują zaawansowaną geometrię ślimaków, precyzyjne strefy ogrzewania beczki i czułe przetworniki ciśnienia stopu. Składniki te współpracują ze sobą, aby zapewnić jednorodny stop na matrycy, zapewniając gładką, pozbawioną defektów powierzchnię nawet przy maksymalnych prędkościach linii.
W przypadku wystąpienia usterek operatorzy muszą natychmiast zdiagnozować pierwotną przyczynę:
Powierzchnia skóry rekina: wskazuje na pękanie stopu. Zmniejsz prędkość odciągania lub zwiększ temperaturę krawędzi matrycy o 2-5 stopni Celsjusza.
Żółknięcie lub odbarwienie: Wskazuje na degradację materiału. Sprawdź wentylatory chłodzące beczkę i sprawdź dawkę stabilizatora w suchej mieszance.
Falowanie wymiarowe: Spowodowane nierównomiernym podawaniem lub zużyciem śruby. Sprawdź jednostkę dozującą i monitoruj natężenie prądu silnika głównego pod kątem wahań.
Wybór wytłaczarki do profili drzwiowych i okiennych wymaga analizy wydajności operacyjnej, możliwości automatyzacji i wymagań konserwacyjnych. Czynniki te decydują o długoterminowej rentowności linii produkcyjnej.
Zużycie energii w dużym stopniu wpływa na marże produkcyjne. Przeanalizuj specyficzne zużycie energii przez maszynę, mierzone w kilowatogodzinach na kilogram przetworzonego materiału (kWh/kg). Ocenić wydajność systemów ogrzewania i chłodzenia beczki. Ceramiczne grzejniki taśmowe z izolowanymi osłonami ograniczają straty ciepła. Przetwornice częstotliwości w pompach próżniowych zmniejszają pobór mocy, gdy nie jest wymagana pełna wydajność próżni. Wydajne systemy wodne z zamkniętym obiegiem zmniejszają zarówno zużycie wody, jak i energię potrzebną do chłodzenia.
Nowoczesne wytłaczanie opiera się na zaawansowanej automatyzacji. Zaawansowane systemy PLC zarządzają całą linią. Zapewniają zarządzanie recepturami, umożliwiając operatorom natychmiastowe ładowanie określonych profili temperatur i ustawień prędkości dla różnych produktów. Automatyczna kontrola temperatury wykorzystuje algorytmy PID, aby zapobiec przegrzaniu w strefach beczki. Diagnostyka usterek w czasie rzeczywistym natychmiast wskazuje problemy, skracając czas ich rozwiązywania. Zsynchronizowany przebieg procesu zapewnia idealną koordynację prędkości topienia, formowania matrycy i odciągania. Zapobiega to problemom z napięciem linki, które powodują rozciąganie lub zakleszczanie profilu. Integracja systemów pomiaru wymiarów na linii, takich jak skanery laserowe lub optyczne, automatyzuje zapewnianie jakości, ostrzegając operatorów w momencie, gdy profil wykracza poza tolerancję.
Obsługa wielu jednostek SKU na jednej linii do wytłaczania ościeżnic z PCV wymaga częstych zmian narzędzi. Oceń dostępność systemów szybkiej wymiany matryc. Systemy te wykorzystują znormalizowane płyty montażowe i zaciski szybkozamykające, aby skrócić fizyczny czas zmiany. Modułowe konfiguracje kalibracji umożliwiają operatorom szybką wymianę bloków kalibracyjnych. Oblicz wpływ finansowy czasów przezbrojenia. Skrócenie wymiany narzędzi z czterech do dwóch godzin skutecznie zwiększa tygodniowy harmonogram o setki kilogramów wydajności produkcyjnej.
Wdrożenie nowej linii do wytłaczania wiąże się ze znacznymi wyzwaniami logistycznymi i operacyjnymi. Przygotowanie obiektu i personelu minimalizuje ryzyko wdrożenia i przyspiesza drogę do pełnej produkcji.
Linie do wytłaczania dużych ilości wymagają znacznej przestrzeni fizycznej. Standardowa linia dwuślimakowa 65/132 wymaga minimalnej powierzchni o wymiarach 30 na 4 metry. Fundament musi wytrzymać obciążenia statyczne przekraczające 8 000 kilogramów u podstawy wytłaczarki. Ciężkie wytłaczarki dwuślimakowe wymagają podłóg żelbetowych, aby zapobiec przenoszeniu drgań. Kopanie rowów pod linie wodociągowe i energetyczne chroni halę produkcyjną przed możliwością potknięcia się. Systemy wody lodowej muszą dostarczać wodę o temperaturze 10–15 stopni Celsjusza i przepływie co najmniej 15 metrów sześciennych na godzinę. Aby niezawodnie działać pneumatyczne piły tnące i stoły układające, przewody sprężonego powietrza wymagają stałego ciśnienia od 0,6 do 0,8 MPa. Upewnij się, że Twój obiekt posiada infrastrukturę zasilania wysokiego napięcia niezbędną do obsługi całkowitego podłączonego obciążenia maszyny.
Zaawansowane technologicznie linie do wytłaczania wymagają wykwalifikowanych operatorów. Zmierz się z rzeczywistością, w której zautomatyzowane systemy wymagają nauki. Operatorzy muszą rozumieć nowe ekrany HMI, systemy zarządzania recepturami i złożone protokoły rozwiązywania problemów. Przejście z maszyn ręcznych na linie w pełni zautomatyzowane ujawnia luki w umiejętnościach. Zainwestuj w kompleksowe programy szkoleniowe. Operatorzy muszą wiedzieć, jak interpretować alarmy ciśnienia stopu, dostosowywać ustawienia podciśnienia, aby skorygować wypaczenie profilu i przeprowadzać bezpieczną wymianę narzędzi.
Codzienne procedury konserwacyjne zapobiegają katastrofalnym awariom. Przed rozpoczęciem zmiany operatorzy muszą przeprowadzić następujące kontrole:
Sprawdź filtry pompy próżniowej i usuń nagromadzony pył PCV.
Sprawdź przepływ wody przez wszystkie bloki kalibracyjne, aby zapobiec pracy na sucho.
Sprawdź poziom oleju w skrzyni biegów i monitoruj pod kątem nietypowych sygnatur wibracji.
Skalibrować nacisk gąsienicy odciągającej, aby uniknąć zmiażdżenia cienkościennych profili.
Awarie sprzętu wstrzymują produkcję. Identyfikuj ryzyko związane z zastrzeżonymi komponentami. Maszyny zbudowane z niestandardowej elektroniki lub przekładni pochodzących od jednego źródła narażają Cię na dłuższe przestoje, jeśli u producenta wystąpią problemy z łańcuchem dostaw. Podkreśl znaczenie maszyn zbudowanych ze znormalizowanych części pochodzących z całego świata. Standaryzowane łożyska, styczniki, przetwornice częstotliwości i moduły PLC zapewniają zgodność z międzynarodowymi standardami produkcyjnymi. Możesz zaopatrzyć się w te części lokalnie, co pozwala uniknąć tygodniowych przestojów w oczekiwaniu na przesyłki zagraniczne.
Twoja relacja ze sprzedawcą sprzętu wykracza daleko poza pierwotny zakup. Sprawdzenie producenta gwarantuje, że otrzymasz niezawodny sprzęt i kompetentne wsparcie techniczne.
Sprawdź specjalistyczną wiedzę producenta w zakresie zastosowań ze sztywnego PCV, WPC i profili drzwiowych. Konstruktorom maszyn do obróbki tworzyw sztucznych często brakuje szczegółowej wiedzy wymaganej przy wytłaczaniu złożonych profili. Dedykowany producent maszyn do wytłaczania profili rozumie specyficzne zachowanie reologiczne PVC z dużą zawartością wypełniacza. Wiedzą, jak zaprojektować matryce równoważące przepływ dla wielokomorowych ram okiennych i ciężkich paneli drzwiowych. Poproś o studia przypadków lub strony referencyjne potwierdzające ich sukces w masowej produkcji materiałów budowlanych.
Nigdy nie przyjmuj maszyny bez rygorystycznego testu odbioru fabrycznego. Zdefiniuj niepodlegające negocjacjom kryteria udanego FAT. Producent musi uruchomić maszynę do wytłaczania profili PCV, korzystając z określonego składu materiału i dokładnego oprzyrządowania. Muszą osiągać gwarantowane prędkości produkcyjne i utrzymywać tolerancje wymiarowe przez ciągły okres, zwykle od 4 do 8 godzin. Potwierdza to możliwości maszyny przed opuszczeniem zakładu. Pozwala zidentyfikować i rozwiązać błędy oprogramowania, problemy z ogrzewaniem lub brak równowagi matrycy przed wysyłką.
Oceń infrastrukturę wsparcia poinstalacyjnego dostawcy. Przejrzyj umowy dotyczące poziomu usług (SLA) dotyczące czasu reakcji na problemy techniczne. Możliwości zdalnej diagnostyki umożliwiają inżynierom producenta bezpieczne logowanie się do sterownika PLC i natychmiastowe rozwiązywanie problemów z oprogramowaniem lub błędami czujników. Zapewnij dostępność lokalnych techników serwisu terenowego. Jeśli wystąpi awaria mechaniczna, potrzebujesz szybkiego technika na miejscu, aby zminimalizować straty produkcyjne.
Rozpocznij konsultacje techniczne z wybranymi dostawcami, aby omówić rysunki profili i receptury materiałów.
Poproś o szczegółowe dane dotyczące zużycia energii (kWh/kg) z rzeczywistych serii produkcyjnych, aby obliczyć długoterminowe wydatki na media.
Opracuj rygorystyczne wymagania FAT, które nakładają obowiązek przygotowania dokładnie określonej suchej mieszanki z docelowymi prędkościami przed zatwierdzeniem wysyłki.
Oceń infrastrukturę wody chłodzącej i zasilania w swoim obiekcie, aby upewnić się, że może ona obsłużyć nową linię do wytłaczania.
Odp.: Wydajność wyjściowa zazwyczaj waha się od 300 kg/h do ponad 800 kg/h. Dokładna wydajność zależy w dużym stopniu od ciężaru profilu, konkretnego składu materiału i wielkości wytłaczarki dwuślimakowej. Cięższe panele drzwiowe pozwalają na większą przepustowość w porównaniu do cienkościennych ram okiennych.
Odp.: Równoległe wytłaczarki dwuślimakowe zapewniają mniejsze ścinanie i dłuższe czasy przebywania. To sprawia, że idealnie nadają się do dużych serii i szybkich procesów ze stabilną plastyfikację. Wytłaczarki stożkowe szybko wytwarzają wyższe ścinanie i ciśnienie, co jest odpowiednie dla mniejszych serii produkcyjnych i bardzo złożonych, mniejszych profili.
Odp.: Produkcja ościeżnic na dużą skalę wymaga zazwyczaj stołów kalibracyjnych o długości od 6 do 11 metrów. Profile grubościenne zatrzymują znaczną ilość ciepła wewnętrznego. Wymagają dłuższego wymiarowania próżniowego i chłodzenia wodą, aby zapewnić stabilność wymiarową i zapobiec wypaczeniu po wytłaczaniu.
Odp.: Tak, pojedyncza maszyna może produkować oba elementy, zmieniając matrycę wytłaczającą i oprzyrządowanie kalibracyjne. Należy upewnić się, że wydajność wytłaczarki i wymiary uchwytu jednostki odciągającej są odpowiednio dobrane, aby obsłużyć zarówno duże panele drzwiowe, jak i mniejsze ramy okienne.
Odp.: Tak, jednostki do laminowania i tłoczenia na gorąco można zainstalować bezpośrednio za odciągiem. Wymaga to dodatkowej powierzchni, zwykle od 2 do 4 metrów. Eliminuje potrzebę wtórnego przetwarzania w trybie offline, znacznie zmniejszając koszty pracy i obsługi.
Odp.: Zapobieganie defektom powierzchni wymaga precyzyjnej kontroli temperatury we wszystkich strefach bębna, wypolerowanego kanału przepływu matrycy i skoordynowanych prędkości odciągania. Utrzymywanie stałego ciśnienia stopu i wykorzystanie wysokowydajnej kalibracji próżniowej zapobiegają również efektowi „skóry rekina” i wzrostom wymiarowym przy dużych prędkościach.
Odp.: Kompletna linia zazwyczaj wymaga całkowitego podłączonego obciążenia od 150 kW do 400 kW, w zależności od wielkości wytłaczarki i dodatkowego wyposażenia. Operacyjne zużycie energii wynosi zwykle 60% do 70% podłączonego obciążenia podczas produkcji w stanie ustalonym.
