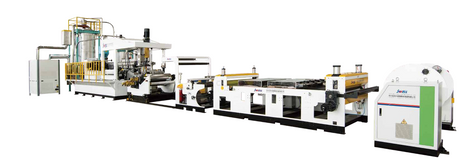

Nieprawidłowe zwymiarowanie sprzętu niesie ze sobą ukryte koszty operacyjne, które w dyskretny sposób zmniejszają rentowność. Kiedy linia do wytłaczania jest niewłaściwie zwymiarowana, zakłady borykają się z ciągłymi stratami energii, poważną degradacją polimerów i ograniczoną przepustowością. Operatorzy często mają trudności z utrzymaniem stabilnych temperatur stopu, co prowadzi do wysokiego wskaźnika złomowania i niestabilnej jakości produktu. Wyzwanie polega na zrównoważeniu bieżących celów produkcyjnych z przyszłą skalowalnością. Określanie sprzętu w oparciu wyłącznie o maksymalną teoretyczną wydajność często prowadzi do nadmiernej kapitalizacji lub niestabilności procesu. Maszyna zaprojektowana do pracy z prędkością 1000 kg/h będzie działać słabo, jeśli dzienne zapotrzebowanie będzie oscylować wokół 300 kg/h. Czas przebywania stopu wzrasta, powodując degradację termiczną, podczas gdy niskie obroty nie zapewniają ścinania niezbędnego do prawidłowego wymieszania. Rozwiązanie tego problemu wymaga systematycznego podejścia skupiającego się na inżynierii. Oceniając wymagania dotyczące przepustowości, reologię materiału i ograniczenia mechaniczne, inżynierowie mogą określić dokładne wymiary sprzętu potrzebne do stabilnej produkcji.
Przed wymiarowaniem maszyny należy sprawdzić architekturę procesu. Wytłaczanie jednoślimakowe doskonale nadaje się do przenoszenia, topienia, pompowania i kształtowania przygotowanych materiałów. Opiera się na przepływie wleczonym, podczas którego tarcie pomiędzy polimerem a ścianką cylindra przesuwa materiał do przodu. Wytłaczanie dwuślimakowe służy innemu celowi. Obsługuje mieszanie przy wysokim ścinaniu, intensywne mieszanie dyspersyjne i reakcje chemiczne dzięki dodatnim właściwościom wypierania. Systemy jednoślimakowe są wyjątkowo wrażliwe na transport ciał stałych i wytwarzanie ciśnienia stopu. Jeśli współczynniki tarcia są nieprawidłowe, materiał nie będzie prawidłowo podawany. Aby zapewnić stabilną moc wyjściową na matrycy, proces wymiarowania musi uwzględniać dynamikę tarcia.
Oceniając wymagania bazowe, inżynierowie muszą wziąć pod uwagę specyficzny opór tarcia polimeru o ściankę lufy w porównaniu do nasady śruby. Jeśli materiał ślizga się po beczce lub przykleja się do ślimaka, transport do przodu zatrzymuje się. Dlatego też prawidłowy dobór wytłaczarki jednoślimakowej nie zależy tylko od objętości; chodzi o dopasowanie pola powierzchni i głębokości kanałów do konkretnych właściwości ciernych żywicy.
Ustalenie protokołów obliczania maksymalnej, minimalnej i nominalnej wydajności jest niezwykle istotne. Wydajność jest zwykle mierzona w kg/godz. lub funtach/godz. Należy zdefiniować dokładne okno operacyjne, aby zapobiec pracy maszyny w jej skrajnych granicach. Ogólne wykresy wydajności wolumetrycznej często wprowadzają inżynierów w błąd. Należy uwzględnić gęstość nasypową i ciężar właściwy docelowego polimeru. Maszyna pompująca 500 kg/h polietylenu o dużej gęstości nie będzie pompować 500 kg/h przemiału o małej gęstości nasypowej przy tej samej prędkości obrotowej.
Aby dokładnie zdefiniować okno operacyjne, wykonaj następujące kroki:
Przewymiarowanie wytłaczarki stwarza poważne ryzyko procesowe. Praca przy niskich obrotach powoduje słabą jednorodność stopu, ponieważ ślimak nie jest w stanie wytworzyć odpowiedniego ścinania. Polimery ulegają degradacji z powodu wydłużonego czasu przebywania w ogrzewanym beczce. Ponadto zbyt duże maszyny marnują powierzchnię i zużywają więcej energii na przetworzony kilogram. Taśmy grzejne muszą pracować ciężej, aby utrzymać temperaturę stopu, ponieważ mechaniczna energia ścinania jest niewystarczająca.
Niedowymiarowanie zmusza wytłaczarkę do pracy z maksymalną prędkością obrotową, aby osiągnąć cele produkcyjne. Prowadzi to do nadmiernego nagrzewania przy ścinaniu, powodując wzrost temperatury stopu powyżej akceptowalnych granic. Wysokie obroty przyspieszają również przedwczesne zużycie ślimaka i powodują niestabilne ciśnienie stopu na matrycy, co powoduje różnice wymiarowe w produkcie końcowym. Kiedy maszyna pracuje stale ze 100% wydajnością, jakakolwiek niewielka zmiana w gęstości nasypowej lub temperaturze otoczenia spowoduje destabilizację całej linii.
Właściwy dobór średnicy ślimaka wytłaczarki decyduje o podstawowej wydajności pompowania. Normy branżowe kategoryzują średnice w oparciu o nisze zastosowań. Matematyczna korelacja pomiędzy średnicą ślimaka, objętością kanału i mocą wyjściową jest nieliniowa. Dane wyjściowe skalują się teoretycznie pomiędzy kwadratem a sześcianem średnicy. Podwojenie średnicy ślimaka zwiększa moc wyjściową znacznie ponad dwukrotnie, pod warunkiem, że silnik i systemy grzewcze są w stanie wytrzymać obciążenie.
| Kategoria | Zakres średnic | Typowe zastosowania | Oczekiwany zakres wydajności (poliolefiny) |
|---|---|---|---|
| Mikro/laboratorium | 12 mm – 30 mm | Badania i rozwój materiałów, mikrorurki medyczne, przebiegi próbek. | 1 - 20 kg/godz |
| Produkcja standardowa | 45 mm – 90 mm | Folie rozdmuchowe, arkusze, profile standardowe, drobne rury. | 50 - 450 kg/godz |
| Produkcja wielkoseryjna | 120mm – 150mm+ | Wytłaczanie ciężkich rur, granulowanie na dużą skalę. | 800 - 2000+ kg/godz |
Stosunek L/D określa, jak długo materiał pozostaje w lufie. Standardowe proporcje obejmują 24:1 dla podstawowego odpowietrzania i kształtowania stopu. Stosunek 30:1 zapewnia wyższą wydajność i bardziej jednorodne topienie standardowych poliolefin. Rozszerzone współczynniki od 33:1 do 40:1 umożliwiają kompleksowe odgazowanie lub intensywne mieszanie barierowe. Dłuższy stosunek L/D zwiększa zdolność topienia i czas nagrzewania przewodzącego. Poprawia jakość mieszania i stabilność ciśnienia stopu na matrycy. Jednakże nadmierna długość zwiększa wymagania dotyczące momentu obrotowego i stwarza ryzyko degradacji termicznej polimerów wrażliwych na ciepło.
Podczas obróbki materiałów o dużej zawartości wilgoci, które wymagają wentylacji atmosferycznej lub próżniowej, zwykle konieczne jest minimalne L/D wynoszące 33:1. Zapewnia to wystarczającą długość osiową do stopienia polimeru, rozprężenia go w strefie odpowietrzającej w celu wyodrębnienia substancji lotnych i ponownego sprasowania przed matrycą. W przypadku krótszych współczynników L/D po prostu nie ma wystarczającej przestrzeni fizycznej, aby skutecznie pomieścić te liczne strefy funkcjonalne.
Geometria ślimaka musi odpowiadać zmianom fazowym polimeru ze stanu stałego do stopionego. Głębokość i długość sekcji zasilającej optymalizują transport materiałów stałych w oparciu o współczynnik kształtu podawanego materiału. Głębsze loty obsługują materiały o małej gęstości nasypowej. Współczynniki kompresji zazwyczaj mieszczą się w zakresie od 1,5:1 do 4:1. Ten stosunek odpowiada przemianie objętościowej polimeru od gęstości nasypowej do gęstości stopu, wypychając powietrze z powrotem z gardzieli zasilającej. Głębokość dozowania kontroluje szybkość ścinania, wydajność pompowania i stabilność ciśnienia w głowicy matrycy. Płytkie strefy dozowania zwiększają ścinanie i ciśnienie. Standardowa podziałka jest zwykle równa średnicy. Odchylenia od tej normy mogą poprawić wysokowydajne przenoszenie substancji stałych w przypadku określonych żywic.
Dokładne planowanie wydajności wytłaczarki jednoślimakowej wymaga głębokiego zrozumienia interakcji tych stref. Jeśli strefa zasilania jest zbyt agresywna, ale strefa dozowania jest zbyt płytka, ślimak będzie wytwarzał ogromne ciśnienie wewnętrzne, co prowadzi do falowania i potencjalnej awarii mechanicznej. Geometria musi zapewniać zrównoważony przepływ ze zbiornika do matrycy.
Obliczanie konkretnego zużycia energii zależy w dużej mierze od rodzaju polimeru. Polimery krystaliczne wymagają więcej energii do stopienia niż polimery amorficzne. Aby prawidłowo dobrać silnik, należy obliczyć SEC w oparciu o docelową przepustowość. Dopasowanie układów napędowych polega na wyborze silników prądu przemiennego lub silników momentowych z magnesami trwałymi i połączeniu ich z odpowiednimi przełożeniami skrzyni biegów. Układ napędowy musi zapewniać wystarczający moment obrotowy, aby obrócić wybraną średnicę śruby przy oczekiwanym obciążeniu operacyjnym bez przeciągnięcia lub przegrzania.
Na przykład przetwarzanie frakcjonowanego stopionego HDPE wymaga znacznie większego momentu obrotowego przy niższych obrotach w porównaniu do przetwarzania PP o wysokim przepływie. Współczynnik serwisowy skrzyni biegów należy wybrać w oparciu o ciągłe zapotrzebowanie na moment obrotowy. Współczynnik eksploatacyjny wynoszący 1,5 lub wyższy jest standardem w przypadku wytłaczania o dużej wytrzymałości, aby zapewnić, że koła zębate i łożyska wytrzymają ciągłe obciążenia wzdłużne generowane przez śrubę.
Reologia materiału dyktuje konstrukcję maszyny. Frakcyjne materiały stopione mają wysoką lepkość. Wymagają solidnych przekładni i głębszych zwojów śrubowych, aby zapobiec nadmiernemu nagrzewaniu przy ścinaniu. Materiały o wysokim wskaźniku płynięcia płyną łatwo i wymagają różnych głębokości dozowania, aby utrzymać ciśnienie. Wrażliwość na ścinanie ma bezpośredni wpływ na maksymalne dopuszczalne obroty. Materiały wrażliwe na ciepło wymagają niskich obrotów, specjalistycznego chłodzenia i konstrukcji śrub o niskim ścinaniu. Wytrzymałe poliolefiny wytrzymują wyższe obroty i większe głębokości lotu bez degradacji.
Zrozumienie właściwości rozcieńczania przy ścinaniu konkretnego polimeru nie podlega negocjacjom. Wraz ze wzrostem prędkości ślimaka lepkość pozorna większości polimerów maleje. Generuje to jednak wewnętrzne ciepło tarcia. Jeśli wytłaczarka jest zbyt mała i pracuje zbyt szybko, ciepło ścinające przekroczy wydajność chłodzenia dmuchaw beczkowych, co prowadzi do niekontrolowanych temperatur stopu i pogorszenia właściwości fizycznych produktu końcowego.
Czynniki kształtu surowca zmieniają wydajność podawania objętościowego. Pelety Virgin pożywiają się przewidywalnie. Przemiał, proszki i płatki gromadzą się w leju zasypowym i są słabo przenoszone ze względu na różną gęstość nasypową. Materiały o małej gęstości nasypowej wymagają głębszych sekcji zasilających, aby pobrać wystarczającą objętość. Inżynierowie często wybierają podajniki wymuszone lub rowkowane gardzieli zasilające, które wtłaczają lekkie materiały do kanałów ślimakowych. Modyfikacje te zasadniczo zmieniają planowanie wydajności i wymagają dokładnej oceny momentu obrotowego.
W przypadku przemiału pokonsumenckiego gęstość nasypowa może znacznie się wahać w zależności od partii. Standardowa gardziel podająca o gładkim otworze może mieć trudności z utrzymaniem stałego współczynnika wypełnienia ślimaka. Zastosowanie rowkowanej sekcji podawania zwiększa wykładniczo wydajność transportu materiałów stałych, ale wymaga również znacznie mocniejszej skrzyni biegów i silnika, aby wytrzymać ogromne ciśnienie generowane w kilku pierwszych średnicach cylindra.
Do wysoce przewidywalnych zastosowań wystarczą standardowe, gotowe geometrie. Jeśli przetwarzasz dostępne żywice na standardowe profile w wąskich zakresach wydajności, śruba ogólnego przeznaczenia często sprawdza się odpowiednio. Standardowe wyposażenie zmniejsza początkowe nakłady inwestycyjne i skraca czas realizacji dostaw. Maszyny te są zbudowane z zachowaniem konserwatywnej geometrii, zaprojektowanej do stosunkowo dobrej obróbki szerokiej gamy materiałów, chociaż nie optymalizują wydajności ani jakości w przypadku żadnej konkretnej żywicy.
Specjalistyczne zastosowania wymagają niestandardowej inżynierii. Niezawodny dostawca niestandardowych śrub i beczek dostosowuje zgarniaki barierowe i sekcje mieszające do konkretnej receptury. Mieszalniki Maddock, Pineapple lub Saxton poprawiają mieszanie dyspersyjne i dystrybucyjne w przypadku materiałów o dużej zawartości wypełnienia lub przedmieszek kolorowych. Równie ważny jest wybór metalurgii. Preparaty ścierne lub żrące zawierające włókna szklane, środki zmniejszające palność lub PCV szybko niszczą standardową stal. Niestandardowi dostawcy dostarczają bimetaliczne beczki, azotowane wykładziny oraz powłoki z węglika wolframu lub zabieraków Colmonoy, aby przedłużyć żywotność sprzętu i utrzymać stabilność procesu.
Inwestycja w niestandardową obróbkę metalurgiczną z góry zapobiega katastrofalnemu zużyciu linii. Podczas przetwarzania nylonu wypełnionego 30% szkłem standardowa azotowana lufa może stracić swoją tolerancję wymiarową w ciągu sześciu miesięcy. Bimetaliczny bęben wyłożony stopem węglika wolframu zachowa swoją średnicę wewnętrzną przez lata, zapewniając stałą wydajność pompowania i zapobiegając cofaniu się materiału przez zwoje ślimaka.
Wytłaczarka to tylko jedna część systemu. Należy upewnić się, że głowica matrycy, pompa stopu, zmieniacz sit, kalibracja chłodzenia i ściągacze wytrzymają maksymalną wydajność wytłaczarki. Jeżeli dalsze urządzenia nie nadążają, należy zwolnić wytłaczarkę, co zanegowa wartość obliczeń wymiarowania. Kąpiel chłodząca musi mieć wystarczającą długość i przepływ wody, aby usunąć ciepło z ekstrudatu przy maksymalnej prędkości linii. Ściągacz musi mieć wystarczającą przyczepność, aby utrzymać stałe napięcie bez deformowania produktu.
Wysoka przepustowość generuje ogromne ciepło ścinania. Prawidłowe dobranie grzejników beczkowych i systemów chłodzenia jest niezwykle istotne. Inżynierowie muszą określić odpowiednie dmuchawy lub płaszcze wodne, aby usunąć nadmiar ciepła. Niezastosowanie się do obciążeń termicznych skutkuje degradacją polimeru i niestabilnym ciśnieniem matrycy. W przypadku operacji wymagających dużych prędkości konieczne jest chłodzenie cieczą gardzieli zasilającej, aby zapobiec przedwczesnemu stopieniu i zatorowi w leju zasypowym.
Wybór producenta wytłaczarek jednoślimakowych wymaga ścisłej oceny. Możliwości testowania akceptacji w fabryce na żądanie i stałe gwarancje procesowe. Najlepsi producenci wykorzystują możliwości modelowania reologicznego, takie jak symulacja przepływu 3D MES, aby sprawdzić konstrukcje śrub przed cięciem stali. Zaangażowanie się w inżynierię linii do wytłaczania pod klucz zapewnia znaczne ograniczenie ryzyka. Zapewnia jednopunktową odpowiedzialność za ogólną wydajność systemu, zapewniając bezproblemową integrację od zbiornika materiału po pakowanie na końcu linii.
Dobór wytłaczarki pozostaje złożoną równowagą termodynamiki, mechaniki płynów i inżynierii mechanicznej. Aby osiągnąć opłacalną produkcję, wymagane jest precyzyjne dopasowanie zachowania materiału do geometrii maszyny. Nadaj priorytet producentom i partnerom inżynieryjnym, którzy wykorzystują symulację i modelowanie specyficzne dla polimerów. Unikaj dostawców, którzy polegają wyłącznie na ogólnych tabelach rozmiarów, ponieważ rzadko uwzględniają one specyficzne wyzwania reologiczne.
Odp.: Najczęściej stosowane średnice śrub w standardowym zakresie produkcyjnym od 45 mm do 90 mm. Te rozmiary skutecznie radzą sobie z typowymi zastosowaniami, takimi jak arkusze, folie rozdmuchiwane i standardowe wytłaczanie profili. Większe średnice, do 150 mm, są zarezerwowane dla rur o dużej objętości lub operacji granulowania.
Odp.: Wydajność wyjściową oblicza się na podstawie średnicy ślimaka, głębokości kanału w strefie dozowania, prędkości obrotowej ślimaka i gęstości stopu polimeru. Dokładne obliczenia muszą uwzględniać ciężar właściwy i gęstość nasypową materiału, a nie polegać na ogólnych wykresach objętościowych.
Odp.: Stosunek długości do średnicy (L/D) porównuje długość zabieraka śruby z jej średnicą zewnętrzną. Stosunek 30:1 oznacza, że śruba jest 30 razy dłuższa niż jej średnica. Wyższe stosunki zapewniają dłuższe czasy przebywania przy topieniu i mieszaniu.
Odp.: Materiały o małej gęstości nasypowej, takie jak płatki lub proszki, zajmują większą objętość na kilogram. Wymagają głębszych sekcji podawania lub podajników wymuszonych, aby zapewnić przedostanie się wystarczającej ilości materiału do ślimaka. Nieuwzględnienie gęstości nasypowej skutkuje poważnym niedostatecznym podawaniem i zmniejszoną wydajnością.
Odp.: Wybierz niestandardową konstrukcję śruby w przypadku przetwarzania materiałów o dużej zawartości wypełniaczy, polimerów wrażliwych na ciepło lub specjalistycznych żywic konstrukcyjnych. Niestandardowe sekcje mieszające i zgarniaki barierowe zapewniają odpowiednią jednorodność stopu i zapobiegają degradacji, z którą nie radzą sobie standardowe ślimaki.
Odp.: Ekstruder o dużych rozmiarach musi pracować z bardzo niskimi obrotami, aby osiągnąć docelową przepustowość. Powoduje to słabe mieszanie, wydłużony czas przebywania i degradację termiczną polimeru. Marnuje to także energię i inwestycje kapitałowe.
