Ponieważ procesy mieszania, wytłaczania reaktywnego i wysokowydajnych procesów polimerowych stają się coraz bardziej złożone, wiedza na temat maszyn do wytłaczania na poziomie powierzchni nie jest już wystarczająca dla zespołów zaopatrzeniowych i inżynieryjnych. Określenie nieprawidłowej konfiguracji wytłaczarki – czy to z powodu nieprawidłowych szybkości ścinania, niewłaściwych stref termicznych, czy niedopasowanej geometrii ślimaka – powoduje degradację materiału, nierówną przepustowość i przyspieszone zużycie sprzętu. Konfigurując te systemy, nie można sobie pozwolić na zgadywanie. Dogłębne techniczne zrozumienie mechaniki wewnętrznej, w tym transportu mechanicznego, tarcia i kontroli termicznej, jest obowiązkowym pierwszym krokiem przed oceną dostawców lub zleceniem niestandardowego rozwiązania do wytłaczania dwuślimakowego . Musimy przyjrzeć się dokładnej fizyce zachodzącej wewnątrz lufy, aby podejmować świadome decyzje dotyczące sprzętu.
Konfiguracja dwuślimakowa tworzy zamknięte lub półzamknięte wnęki, które wypychają materiał do przodu. Taka geometria zapewnia warunki transportu z wyporem wyporowym. Od gardzieli zasilającej poprzez cylinder, wymuszone przemieszczenie zapobiega stagnacji materiału, co jest częstym problemem w systemach jednoślimakowych, w których materiał może przyklejać się do ślimaka i obracać się bez przesuwania się do przodu. Profil eliminuje wytłaczarki dwuślimakowej zależność od oporu tarcia występującą w systemach jednoślimakowych, zapewniając stałą wydajność pod wysokim ciśnieniem. Podczas przetwarzania mieszanek o dużej zawartości wypełniaczy lub polimerów o niskim tarciu, to dodatnie działanie pompujące sprawia, że linia działa bez gwałtownych wzrostów.
Inżynierowie polegają na tym mechanizmie, aby zachować ścisłą kontrolę nad rozkładem czasu przebywania. Ponieważ materiał jest przepychany z jednej komory w kształcie litery C do drugiej, uzyskuje się profil przepływu „pierwszy na wejściu, pierwszy na wyjściu”. Jest to bardzo korzystne w przypadku procesów wytłaczania reaktywnego, w których czas reakcji musi być ściśle kontrolowany, aby zapobiec nadmiernemu sieciowaniu lub degradacji.
Nowoczesne śruby modułowe łączą poszczególne segmenty na wałach wielowypustowych. Segmenty te obejmują elementy transportujące, ugniatające, mieszające i odwracające. Ta modułowa konstrukcja umożliwia inżynierom skonfigurowanie systemu dostosowanego do określonych profili wrażliwości na ścinanie i topnienia. Wyspecjalizowane elementy, takie jak rozdzielające elementy mieszające, neutralne bloki ugniatające i pierścienie ograniczające, pełnią w procesie odrębne funkcje. Blok ugniatający o dużej wytrzymałości na ścinanie można wymienić na element mieszający z przekładnią rozdzielczą, jeśli receptura zmieni się z wytrzymałego tworzywa sztucznego na elastomer wrażliwy na ścinanie.
Sam wał wielowypustowy jest zaprojektowany tak, aby wytrzymać ogromne obciążenia momentem obrotowym. Wały o wysokim momencie obrotowym często wykorzystują konstrukcję z wielowypustem ewolwentowym, aby równomiernie rozłożyć siłę obrotową na wewnętrznej średnicy elementów śrubowych. Zapobiega to skręcaniu się wału lub pękaniu elementów podczas przetwarzania stopów o dużej lepkości w niskich temperaturach.
Wytłaczanie równoważy mechaniczne ścinanie i zewnętrzną kontrolę termiczną. Bloki obrotowe ślimaka i ugniatające generują tarcie, podczas gdy grzejniki i chłodnice beczek zarządzają temperaturą zewnętrzną. Określone elementy ślimakowe, takie jak bloki ugniatające i elementy odwracające, są skonfigurowane tak, aby kontrolować dokładną ilość energii ścinającej przekazywanej do materiału. Niezależne obwody chłodzące i grzewcze wzdłuż cylindra zapobiegają niekontrolowanemu rozpraszaniu lepkości dzięki precyzyjnemu podziałowi termicznemu. W przypadku linii szybkiego mieszania, ścinanie mechaniczne często generuje więcej ciepła, niż wymaga tego proces, co sprawia, że system chłodzenia beczki jest głównym mechanizmem kontroli temperatury.
Używamy kanałów chłodzących wodę lub olej wywierconych blisko ścianki lufy wewnętrznej, aby szybko usunąć nadmiar ciepła. Równowaga pomiędzy obrotami ślimaka, agresywnością bloków ugniatających i wydajnością układu chłodzenia określa końcową temperaturę stopu. Błędne podejście prowadzi do degradacji polimeru, odgazowywania i złych właściwości mechanicznych produktu końcowego.
Interakcja kinematyczna polega na tym, że lot jednej śruby ociera się o podstawę drugiej z niewielkim luzem. To działanie samoczyszczące zapobiega gromadzeniu się materiału na ściankach beczki. Zapewnia równomierny rozkład czasu przebywania i minimalizuje degradację termiczną polimerów wrażliwych na ciepło. Podczas przetwarzania materiałów, które mają tendencję do sieciowania lub spalania, jeśli pozostają w miejscu, ciągła odnawianie powierzchni zapobiega zatykaniu wytłaczarki.
Luz między śrubami jest zwykle zmniejszany do ułamków milimetra. Ta wąska tolerancja wymaga precyzyjnej obróbki i solidnych łożysk oporowych, które zapobiegają odchylaniu się śrub i zderzaniu się ze sobą pod wysokim ciśnieniem. Profil samoczyszczący pomaga również w zmianie koloru, ponieważ śruby skutecznie czyszczą się same, zmniejszając ilość środka czyszczącego potrzebnego pomiędzy cyklami.

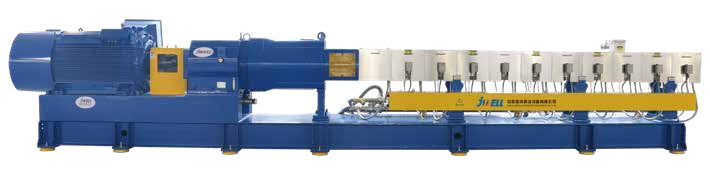

Współbieżne równoległe układy dwuślimakowe wykorzystują mechanikę dużej prędkości i wysokiego ścinania, idealną do mieszania, dyspersji wypełniaczy, tworzenia stopów i reaktywnego wytłaczania. Materiał przenosi się według wzoru ósemkowego pomiędzy śrubami, maksymalizując odnowienie powierzchni. To agresywne mieszanie jest tym, czego potrzebujesz, aby rozbić aglomeraty w kolorowych przedmieszkach lub zdyspergować włókna szklane w nylonowej matrycy. Wysokie obroty pozwalają na uzyskanie ogromnej przepustowości przy stosunkowo niewielkich rozmiarach maszyny.
Przeciwbieżna , równoległa podwójna śruba opiera się na mechanice o niskim ścinaniu i wysokim ciśnieniu, w której materiał jest transportowany w zamkniętych komorach w kształcie litery C. Dzięki temu nadaje się do wytłaczania profili, wytłaczania rur i przetwarzania materiałów wrażliwych termicznie, takich jak sztywne preparaty PVC. Przeciwbieżne działanie działa jak pompa zębata wyporowa, wytwarzając ogromne ciśnienie w matrycy bez wytwarzania nadmiernego ciepła ścinającego. Dlatego właśnie dominują w sektorach wytłaczania rur ciężkich i szerokich arkuszy.
Stożkowa wytłaczarka dwuślimakowa ma konstrukcję stożkowo-ślimakową, z większą średnicą na końcu zasilającym i mniejszą średnicą na końcu wylotowym. Duża pojemność w strefie zasilania pozwala na przetwarzanie materiałów o małej gęstości nasypowej i suchych mieszanek. Mała średnica w strefie tłoczenia zmniejsza prędkość liniową i ciepło ścinania, umożliwiając stopniowy wzrost wysokiego ciśnienia. Ta konfiguracja jest preferowanym standardem w przypadku wysokowydajnych profili PCV i produkcji rur.
Geometria stożkowych śrub w naturalny sposób ściska materiał podczas jego ruchu do przodu. Eliminuje to potrzebę stosowania agresywnych stopni sprężania w konstrukcji zabieraka ślimaka, dodatkowo chroniąc polimery wrażliwe na ścinanie. Masywne łożyska oporowe wymagane do wytrzymania przeciwciśnienia są umieszczone w szerszej tylnej części skrzyni biegów, zapewniając doskonałą stabilność mechaniczną i długą żywotność.
Zazębiające się śruby zapewniają mały prześwit i wysoką zdolność samoczyszczenia. Konstrukcje niezazębiające się zapewniają wysoce rozdzielcze mieszanie przy mniejszym ścinaniu. Niezbędne jest dopasowanie tych projektów do określonych lepkości materiałów i wymagań dotyczących mieszania, przy czym konieczne jest rozróżnienie pomiędzy polimerami o dużej zawartości wypełnienia a mieszanką elastomerów o niskiej lepkości. Wytłaczarki niezazębiające się są często używane w zastosowaniach odgazowujących, gdzie wymagana jest duża powierzchnia stopu wystawiona na działanie próżni bez powodowania silnego ścinania.
W układzie zazębiającym się zwoje jednej śruby przenikają przez kanały drugiej. W ten sposób na wierzchołku, w miejscu styku śrub, powstają obszary narażone na silne ścinanie. W układzie niezazębiającym się śruby są umieszczone dalej od siebie, umożliwiając swobodny przepływ materiału pomiędzy dwoma wałami. Powoduje to znacznie delikatniejsze mieszanie, odpowiednie do mieszania materiałów o dużej lepkości z dodatkami o niskiej lepkości bez powodowania rozdzielania faz.
| Zastosowanie | Zalecany typ wytłaczarki | Klucz Korzyści operacyjne |
|---|---|---|
| Mieszanie i przedmieszka | Współbieżne układy równoległe | Wysokie ścinanie, doskonałe mieszanie dyspersyjne, szybka odnowa powierzchni. |
| Wytłaczanie profili wrażliwych na temperaturę (PVC) | Układy równoległe stożkowe lub przeciwbieżne | Niskie wytwarzanie ciepła ścinającego, wysokie dodatnie ciśnienie wypierania. |
| Odgazowanie i usuwanie rozpuszczalników | Wielowentylowane systemy równoległe o wysokim L/D | Ekspozycja na dużą powierzchnię stopu, wiele stref próżniowych. |
| Wytłaczanie żywności i farmaceutyków | Systemy współrotacyjne klasy sanitarnej | Możliwość samoczyszczenia, precyzyjna kontrola temperatury. |
Wprowadzenie materiału stałego do wytłaczarki wymaga precyzyjnej mechaniki na styku gardzieli podającej i lotu ślimaka. Konstrukcja płaszcza chłodzącego gardziel paszy zapobiega przedwczesnemu topnieniu i mostkowaniu. Jeśli gardło zasilające nagrzeje się zbyt mocno, granulki polimeru stopią się i przykleją do ścianek, blokując przepływ materiału i powodując głód wytłaczarki. Przepuszczamy schłodzoną wodę przez odlew gardzieli zasilającej, aby utrzymać wyraźną granicę temperatury.
Podajniki grawimetryczne (z utratą masy) są często konieczne zamiast podajników wolumetrycznych w celu utrzymania precyzyjnych proporcji receptury w ciągłym przetwarzaniu. Podajniki wolumetryczne zakładają stałą gęstość nasypową, co rzadko ma miejsce w przypadku przemiału lub proszków o dużej zawartości wypełnienia. Podajniki grawimetryczne stale ważą podawany materiał i dostosowują prędkość ślimaka, aby utrzymać ścisłe natężenie przepływu masowego, zapewniając, że ostateczna mieszanka spełnia dokładne specyfikacje.
Stałe złoże jest rozbijane w wyniku połączenia ciepła przewodzącego z bębna i mechanicznego ścinania z bloków ugniatających. Konfiguracja profilu ślimaka w tej strefie decyduje o szybkości i jednorodności stopu polimeru. Zwykle używamy szeregu elementów przenoszących do przodu w celu wytworzenia ciśnienia, po których następuje ograniczona sekcja bloku ugniatającego, która zmusza stałe peletki do tarcia o siebie i o ścianę beczki.
To ciepło tarcia faktycznie topi polimer w układzie dwuślimakowym o dużej prędkości. Grzejniki beczkowe służą głównie do doprowadzenia maszyny do temperatury przed uruchomieniem i do utrzymania wartości zadanej, jeśli mechaniczne ścinanie nie jest wystarczające. Zaprojektowanie tej strefy wymaga zrównoważenia potrzeby szybkiego topienia z ryzykiem miejscowego przegrzania.
W strefach odpowietrzania atmosferycznego i próżniowego wykorzystywane są wyspecjalizowane elementy przenoszące do przodu, które obniżają ciśnienie i tworzą cienką warstwę materiału. Usuwają wilgoć, uwięzione powietrze, resztkowe monomery i lotne produkty uboczne przed matrycą, aby zapobiec defektom strukturalnym produktu końcowego. Jeśli nie usuniesz tych gazów, będą one rozszerzać się, gdy stop opuszcza matrycę, powodując pienienie, defekty powierzchni i ogromny spadek wytrzymałości mechanicznej.
Końcowa strefa dozowania stabilizuje ciśnienie, aby pokonać opór matrycy. Wytłaczarka współpracuje z systemami filtracji stopu (zmieniaczami sit) i różnymi głowicami matrycowymi (pasmowymi, podwodnymi, arkuszowymi, profilowymi) w celu uzyskania końcowej geometrii produktu. Elementy śrubowe w tej strefie zostały zaprojektowane tak, aby zminimalizować ścinanie przy jednoczesnej maksymalizacji wydajności pompowania. Zależy nam na stałym, pozbawionym pulsacji przepływie stopionego materiału do matrycy.
Pomiędzy wytłaczarką a dyszą instalowane są zmieniacze sit w celu odfiltrowania niestopionych cząstek, zdegradowanego polimeru i obcych zanieczyszczeń. Należy uważnie monitorować spadek ciśnienia na pakiecie sitowym. W miarę zatykania się sit wzrasta przeciwciśnienie, co może przesunąć profil topienia z powrotem do wytłaczarki i zmienić dynamikę całego procesu.
Oblicz i określ stosunek L/D w oparciu o złożoność zadania łączenia. Standardowe topienie, odpowietrzanie i wytłaczanie profili zazwyczaj wymagają 24:1 do 36:1 L/D. Zaawansowane mieszanie, podawanie wielopunktowe, wtrysk cieczy i głębokie odgazowanie wymagają 40:1 do 48:1+ L/D. Dłuższe beczki zapewniają lepsze mieszanie i wielokrotne operacje, ale niosą ze sobą ryzyko degradacji i wymagania dotyczące wysokiego momentu obrotowego.
Nie można po prostu kupić najdłuższej dostępnej lufy i oczekiwać dobrych rezultatów. Beczka, która jest zbyt długa do prostego zadania mieszania, narazi polimer na niepotrzebne działanie ciepła, pogarszając jego właściwości fizyczne. I odwrotnie, zbyt krótka beczka nie zapewni wystarczającego czasu przebywania dla prawidłowego mieszania dyspersyjnego lub odgazowania. Należy rozplanować każdą operację jednostki (zasilanie, topienie, mieszanie, odpowietrzanie, pompowanie) i przypisać niezbędne L/D do każdej sekcji.
Zużycie ścierne i korozyjne elementów lufy i ślimaka wymaga starannego doboru materiału. Oceń materiały podstawowe, takie jak stale azotowane, stale narzędziowe i stale PM (metalurgia proszków). Weź pod uwagę powłoki i wykładziny, takie jak wykładziny bimetaliczne, chromowanie i powłoki poprzez fizyczne osadzanie z fazy gazowej (PVD). Segmentowe lufy z wymiennymi tulejami ochronnymi oferują modułowość w stosunku do luf pełnych. Podczas obróbki nylonu wypełnionego 30% szkłem standardowe azotowane lufy ulegną zużyciu w ciągu kilku miesięcy. Aby przetrwać taki poziom ścierania, potrzebne są elementy ze stali narzędziowej PM i bimetaliczne tuleje lufy.
Wybór niezawodnego dostawcy dwuślimakowego i beczkowego gwarantuje, że otrzymasz odpowiednią metalurgię dla konkretnej receptury. Zużycie korozyjne spowodowane fluoropolimerami lub halogenowanymi środkami zmniejszającymi palność wymaga stopów o wysokiej zawartości niklu, takich jak Hastelloy lub Inconel. Początkowy koszt tych najwyższej jakości materiałów jest kompensowany przez znaczną redukcję przestojów i części zamiennych.
Przejście z wytłaczarek laboratoryjnych do pełnej produkcji wymaga stosowania rygorystycznych zasad inżynieryjnych. Upewnij się, że wybrana konfiguracja skutecznie przekłada się na wyższą przepustowość przy jednoczesnym zachowaniu integralności materiału. Nie można po prostu zwiększyć prędkości obrotowej i oczekiwać tej samej temperatury topnienia. Stosunek powierzchni do objętości zmienia się drastycznie w miarę przechodzenia z wytłaczarki laboratoryjnej o średnicy 20 mm na maszynę produkcyjną o średnicy 75 mm.
Przenikanie ciepła staje się znacznie mniej wydajne w przypadku większych maszyn. Mechaniczne ścinanie generowane przez śruby o większej średnicy będzie dominować w profilu termicznym. Należy wyregulować geometrię ślimaka, w szczególności agresywność bloków ugniatających, aby skompensować tę zmianę termodynamiki. Współpraca z doświadczonym producentem wytłaczarek dwuślimakowych ma kluczowe znaczenie na etapie zwiększania skali, aby uniknąć kosztownych awarii produkcyjnych.
Odp.: Zapewnia wyporność, zapobiegając stagnacji materiału i zapewnia doskonałe mieszanie, kontrolę ścinania i możliwości samoczyszczenia. Pozwala to na przetwarzanie złożonych receptur, mieszanek o dużej zawartości wypełnienia i reaktywnych wytłoczek, które nie przyniosłyby efektu w przypadku konfiguracji z jedną śrubą.
Odp.: Jest idealny do materiałów wrażliwych termicznie, takich jak PCV. Duża strefa podawania obsługuje proszki o małej gęstości nasypowej, a zwężająca się konstrukcja zmniejsza ciepło ścinające na końcu wylotowym, umożliwiając wytłaczanie profili pod wysokim ciśnieniem bez degradacji polimeru.
Odp.: Stosunek długości do średnicy wskazuje długość lufy w stosunku do jej średnicy wewnętrznej. Określa dostępny czas przebywania i liczbę operacji jednostkowych (takich jak odpowietrzanie lub zasilanie boczne), które można wykonać wzdłuż beczki.
Odp.: Zwoje jednej śruby podczas obrotu zbliżają się do podstawy drugiej. Ten mały prześwit w sposób ciągły zdrapuje materiał z metalowych powierzchni, zapobiegając stagnacji, degradacji i gromadzeniu się polimeru na ściankach cylindra.
Odp.: Umożliwiają inżynierom dostosowanie profilu ślimaka poprzez nasunięcie różnych elementów transportujących, ugniatających i mieszających na wał wielowypustowy. Ta elastyczność pozwala na rekonfigurację maszyny do różnych zadań związanych z polimerami lub mieszaniem bez konieczności zakupu zupełnie nowej śruby.
