Jak działa wytłaczarka jednoślimakowa?

Wytłaczarka jednoślimakowa działa jako podstawowy silnik ciągłej produkcji polimerów i tworzyw sztucznych, napędzając zdecydowaną większość podstawowych procesów wytłaczania na całym świecie. Chociaż podstawowa koncepcja obracającej się śruby wewnątrz podgrzewanej beczki wydaje się prosta, niezrozumienie termodynamicznych realiów procesu topienia i geometrii ślimaka prowadzi do nieoptymalnych specyfikacji sprzętu, poważnej degradacji materiału i wysoce nieefektywnej wydajności produkcji. Operatorzy często błędnie obliczają równowagę pomiędzy ścinaniem mechanicznym a ogrzewaniem zewnętrznym, co skutkuje słabą jakością stopu i powstawaniem fal na matrycy. W tym przewodniku po ocenie technicznej szczegółowo opisano mechaniczne i termiczne działanie tych systemów. Zrozumienie tych podstawowych zasad inżynieryjnych jest rygorystycznym warunkiem wstępnym dokładnej oceny dostawców, określania niestandardowych projektów i ograniczania ryzyka operacyjnego w hali produkcyjnej.

• Energia mechaniczna a energia cieplna: Większość topienia polimeru w wytłaczarce jednoślimakowej odbywa się pod wpływem mechanicznego ścinania (tarcia) generowanego przez obracającą się śrubę, a nie tylko zewnętrzne grzejniki bębna.
• Geometria specyficzna dla strefy: Wydajność wytłaczania opiera się na precyzyjnej kalibracji stref zasilania, przejścia i dozowania w celu dopasowania do określonej reologii polimeru.
• Projektowanie zorientowane na aplikacje: Gotowe śruby często zawodzą w specjalistycznych zastosowaniach; osiągnięcie wysokiej wydajności wymaga niestandardowych profili śrub dostosowanych do produktu końcowego.
• Nowoczesny paradygmat: Nowoczesne konstrukcje jednoślimakowe szybko ewoluują w kierunku szybkich, wydajnych i wysoce specjalistycznych operacji, przesuwając fizyczne granice tradycyjnych limitów wydajności.
• Ocena dostawcy: Wybór sprzętu wymaga oceny nie tylko początkowych nakładów kapitałowych, ale także możliwości dostawcy w zakresie jakości metalurgicznej, inżynierii niestandardowej i usług w całym cyklu życia.

Mechanika rdzenia: zasada działania wytłaczania jednoślimakowego

Podstawowymi kryteriami sukcesu każdego procesu wytłaczania jest osiągnięcie całkowicie jednorodnego stopu przy stałej temperaturze i ciśnieniu bez degradacji łańcuchów polimerowych. System musi w sposób ciągły przekształcać granulki stałej żywicy w jednorodny lepki płyn i pompować go przez dyszę ograniczającą z bardzo stabilną szybkością. Wahania temperatury lub ciśnienia stopu bezpośrednio przekładają się na niedokładności wymiarowe, różnice w grubości i wady fizyczne końcowego wytłaczanego produktu.

Aby dokładnie zrozumieć mechanikę płynów wewnątrz lufy, inżynierowie wykorzystują podstawowy model mentalny znany jako „odwrócony” model kinematyczny. Zamiast wizualizować śrubę obracającą się wewnątrz nieruchomej beczki, odwracasz ramkę obserwacyjną i wyobrażasz sobie lufę obracającą się wokół całkowicie nieruchomej śruby. Ta perspektywa kinematyczna drastycznie upraszcza obliczanie szybkości ścinania, oporu folii polimerowej i profili prędkości w kanale dolnym. Patrząc na cylinder jako na ruchomy element, można wyraźnie zobaczyć, jak tarcie pomiędzy stałym polimerem a ścianą cylindra fizycznie ciągnie materiał do przodu w dół kanału ślimaka. Ten względny ruch generuje intensywne siły ścinające niezbędne do rozproszenia lepkości, które działa jako główne źródło ciepła do topienia polimeru.

Standardowy ślimak wytłaczający jest podzielony na trzy odrębne strefy funkcjonalne, z których każda została zaprojektowana dla określonej fazy ciągłego procesu.

W strefie podawania wydajność transportu w dużej mierze zależy od utrzymania wysokiego współczynnika tarcia na ściance cylindra i niskiego współczynnika tarcia na stopie ślimaka. Operatorzy muszą ściśle kontrolować wodę chłodzącą gardło zasilające, aby zapobiec przyklejaniu się żywicy do nasady ślimaka, co natychmiast zatrzymuje transport do przodu.

Strefa przejściowa dyktuje termodynamiczną rzeczywistość topnienia. Stopniowy wzrost średnicy korzenia powoduje ściskanie materiału. Naprzeciw ogona końcowego tworzy się „solidne złoże” niestopionych granulek, podczas gdy na biegu wiodącym gromadzi się „basen stopionego”. Polimer topi się głównie na powierzchni beczki, jest zeskrobany w miarę postępowego lotu i gromadzi się w rosnącym jeziorku stopu. Krytycznym trybem awarii jest tutaj trwałe rozbicie łóżka. Jeśli złoże stałe pęknie przedwcześnie, niestopione kawałki przedostają się do strefy dozowania, co prowadzi do niestopionego produktu wyjściowego i gwałtownych wahań ciśnienia w głowicy matrycy.

W fabryce panuje błędne przekonanie, że zewnętrzne taśmy grzejne dostarczają większość energii potrzebnej do stopienia tworzywa sztucznego. W rzeczywistości moment obrotowy silnika napędowego jest przekształcany bezpośrednio w energię cieplną poprzez rozpraszanie lepkości w stopionym polimerze. Mechaniczne tarcie ścinające generowane przez obracającą się śrubę o bardzo lepki polimer zapewnia do 80% energii topienia podczas operacji w stanie ustalonym. Zewnętrzne grzejniki przede wszystkim doprowadzają maszynę do temperatury roboczej podczas pierwszego uruchomienia i utrzymują nastawę, chroniąc przed utratą ciepła z otoczenia.

Kluczowe komponenty i architektura systemu

Rozbicie fizycznej architektury maszyny ustanawia jasne, obiektywne wymiary oceny w zakresie zakupów i konserwacji w przemyśle ciężkim.

Wytłaczarki wymagają masywnego przenoszenia mocy o wysokim momencie obrotowym i niskiej prędkości. Silnik napędowy i przekładnia muszą zapewniać stałą siłę obrotową, aby pokonać ogromny opór lepkiego stopu polimeru. Zespół łożyska oporowego jest prawdopodobnie najważniejszym elementem mechanicznym w całym układzie napędowym. Musi absorbować ogromną siłę osiową skierowaną do tyłu, generowaną przez przepychanie stopu o wysokiej lepkości do przodu przez bardzo ciasną matrycę. Jeśli obliczymy ciśnienie główki pomnożone przez pole przekroju poprzecznego śruby, powstały ciąg wsteczny będzie ogromny. Uszkodzone łożysko oporowe prowadzi do natychmiastowego i katastrofalnego w skutkach zniszczenia skrzyni biegów.

Wymagania metalurgiczne dotyczące śrub i beczek są wyjątkowo rygorystyczne. Muszą wytrzymywać ekstremalne zużycie ścierne spowodowane polimerami wypełnionymi, wysokie ciśnienia wewnętrzne i korozyjne odgazowywanie materiałów takich jak PVC lub fluoropolimery. Bimetaliczne okładziny lufy, głębokie azotowanie i specjalistyczne powłoki stopowe to standardowe metody obróbki zapewniające odporność na zużycie i korozję.

1. Ocenić głębokość i twardość warstwy azotowanej. Standardowe azotowanie gazowe powinno osiągnąć głębokość co najmniej 0,5 mm do 0,8 mm przy twardości powierzchni przekraczającej 900 HV.
2. Sprawdź techniki lotu skierowane w stronę przeciwną. Zastosowania o dużym zużyciu wymagają napawanych nakładek, takich jak Colmonoy 56 lub Stellite, na promieniach przelotowych, aby zapobiec przedwczesnej utracie średnicy.
3. Sprawdź tolerancje prostoliniowości i koncentryczności. Wypaczona śruba będzie ocierać się o lufę, powodując natychmiastowe zatarcie i katastrofalne zużycie metalu o metal.
4. Ocenić proces odlewania beczek bimetalicznych. Odlewanie odśrodkowe musi zapewniać jednolitą, pozbawioną porowatości warstwę ścieralną, która doskonale łączy się ze stalą podkładową.

Oceniając dostawcę pojedynczego ślimaka i beczki , należy ocenić jego tolerancje obróbki i procesy hartowania materiału. Ciasne odstępy pomiędzy zgarniakiem ślimaka a ścianą beczki są niezbędne, aby zapobiec przepływowi wycieków przez zgarniaki, co drastycznie zmniejsza wydajność pompowania i wydłuża czas przebywania, prowadząc do degradacji materiału.

Wytłaczarka musi płynnie współpracować z określoną geometrią matrycy, aby narzucić ostateczny kształt produktu. Niezależnie od tego, czy stosowane są matryce płaskie do odlewania arkuszy, czy matryce pierścieniowe do rur i folii rozdmuchiwanej, konstrukcja głowicy musi utrzymywać jednorodność ciśnienia i temperatury ustaloną w strefie dozowania. Słaba integracja w dalszej części procesu powoduje brak równowagi w przepływie, co prowadzi do wypaczenia, naprężenia lub produktów niezgodnych ze specyfikacją.

Konfiguracje i dostosowywanie specyficzne dla aplikacji

Różne sektory produkcyjne wymagają bardzo specyficznych konstrukcji śrub, aby osiągnąć zamierzone wyniki produkcyjne. Gotowe, uniwersalne geometrie rzadko zapewniają optymalną wydajność w przypadku różnych rodzin polimerów.

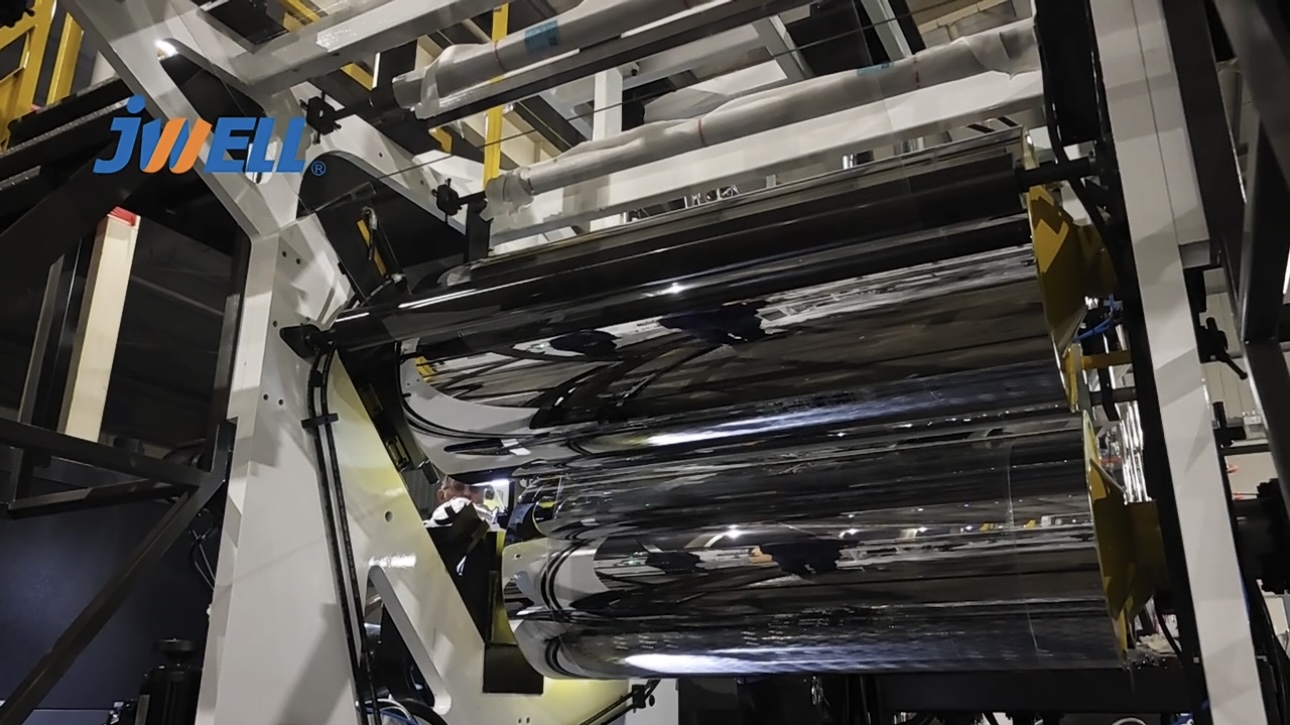

Wytwarzanie płaskich wstęg wymaga ekstremalnej jednorodności stopu. Ślimak do wytłaczania arkuszy i folii koncentruje się głównie na zapobieganiu wahaniom grubości i defektom optycznym, takim jak żele, nietopione lub linie przepływu. Śruby te często integrują zgarniaki barierowe w strefie przejściowej. Przegroda fizycznie oddziela złoże stałe od jeziorka stopu, całkowicie zapobiegając rozpadowi złoża stałego i zapewniając postęp tylko w pełni stopionego polimeru. Dodatkowo na końcu strefy dozowania znajdują się mieszalniki Maddock, ananasowe lub spiralne, co zapewnia lepszą homogenizację termiczną i dystrybucyjną tuż przed wejściem stopu do płaskiej matrycy.

Nakładanie warstw izolacyjnych i ochronnych na przewody i kable elektryczne przy dużych prędkościach linii zapewnia wyjątkową rzeczywistość operacyjną. Proces wymaga integracji matryc krzyżowych i ekstremalnej stabilności przy wysokim ciśnieniu, aby zapewnić jednolitą, pozbawioną defektów grubość powłoki wokół szybko poruszającego się przewodu miedzianego lub aluminiowego. Nawet niewielkie skoki w tym zastosowaniu powodują natychmiastowe odsłonięcie plam, przekroczenie średnicy lub niepowodzenie testu iskrowego.

Podejście uniwersalne poważnie pogarsza wydajność i jakość. Niestandardowa konstrukcja ślimaka wytłaczającego optymalizuje stosunek długości do średnicy (L/D) i stopień sprężania w oparciu o wskaźnik szybkości płynięcia (MFI) konkretnej żywicy, gęstość nasypową, wrażliwość na ścinanie i stabilność termiczną.

Wytłaczarki jednoślimakowe a wytłaczarki dwuślimakowe: ocena porównawcza

Wybór pomiędzy technologią jedno- i dwuślimakową wymaga jasnych, bezstronnych ram opartych na kompromisach operacyjnych, złożoności mechanicznej i ogólnej wartości produkcji.

Wytłaczarki dwuślimakowe zapewniają doskonałe mieszanie dyspersyjne i dystrybucyjne. Ich zazębiające się śruby są absolutnie niezbędne do łączenia mocno wypełnionych materiałów, tworzenia stopów różnych polimerów i wprowadzania dużych ilości barwników lub dodatków. Jednakże wytłaczarki jednoślimakowe są na ogół znacznie bardziej wydajne i stabilne przy wytwarzaniu wysokiego, stałego ciśnienia. To sprawia, że ​​są one preferowanym wyborem do operacji formowania profili, gdzie odporność matrycy jest znacząca.

Pojedyncze śruby zapewniają znacznie niższe koszty inwestycyjne i konserwacyjne. Śruby bliźniacze obejmują bardzo złożone przekładnie do napędzania dwóch wałów blisko siebie, charakteryzują się większym stopniem zużycia ze względu na siły zazębiające się oraz ogromnymi kosztami wymiany modułowych elementów śrubowych i segmentowych cylindrów.

Nowoczesne maszyny jednoślimakowe szybko rozwijają się w kierunku wyższych prędkości ślimaków i specjalistycznych konstrukcji barier. Te udoskonalenia zmniejszają różnicę w wydajności wytłaczarek dwuślimakowych do określonych zastosowań, oferując lepsze szybkości mieszania i wydajności bez dodatkowych kosztów konserwacji systemów dwuślimakowych.

1. Określ pojedynczą śrubę do przetwarzania materiałów pierwotnych lub wstępnie mieszanych, gdzie głównym wymaganiem jest stabilność ciśnienia.
2. Wybierz jedną śrubę do standardowego wytłaczania profili, produkcji rur i operacji rozdmuchiwania folii.
3. Wybierz pojedynczą śrubę do powlekania przewodów i kabli tam, gdzie duże prędkości linii wymagają stałego, pozbawionego przepięć dostarczania stopu.
4. Wybierz pojedynczą śrubę do zastosowań związanych z odlewaniem arkuszy z wykorzystaniem standardowych poliolefin lub PET.

Ocena dostawców i łagodzenie ryzyka wdrożeniowego

Zły wybór dostawców niesie ze sobą ogromne ryzyko wdrożeniowe, w tym przedwczesne zużycie sprzętu, niespójną wydajność oraz długie i kosztowne przestoje.

Wykwalifikowany producent wytłaczarek jednoślimakowych musi wykazać się solidnymi, wewnętrznymi możliwościami inżynieryjnymi i modelowaniem reologicznym. Powinni przedstawić przejrzyste dane dotyczące źródeł metalurgicznych swoich beczek i śrub, potwierdzające pochodzenie i obróbkę stali. Co więcej, weryfikowalne testy wydajności, takie jak rygorystyczne testy akceptacji fabrycznej (FAT) z użyciem określonych żywic produkcyjnych, nie podlegają negocjacjom przed zatwierdzeniem dostawy sprzętu.

Zużycie śruby i lufy jest nieuniknione ze względu na ciągłe ścieranie i korozję. Współpraca z dostawcą zapewniającym kompleksową obsługę maszyn do wytłaczania tworzyw sztucznych ma kluczowe znaczenie dla długoterminowej rentowności. Obejmuje to ustalanie harmonogramów konserwacji zapobiegawczej, zapewnianie szybkiej dostępności części zamiennych oraz oferowanie profesjonalnych usług odbudowy lub ponownego malowania śrub w celu wydłużenia żywotności sprzętu kapitałowego.

Wniosek

1. Natychmiast przeprowadź audyt swoich obecnych linii do wytłaczania pod kątem oznak gwałtownego wzrostu ciśnienia, stopienia lub nadmiernego obciążenia silnika, dokumentując dokładne parametry operacyjne podczas tych zdarzeń.
2. Sporządź obszerną listę składu konkretnych materiałów, w tym gęstość nasypową, wskaźnik płynięcia stopu i procent przemiału, aby służyć jako punkt odniesienia dla wszelkich ulepszeń sprzętu.
3. Wyciągnij istniejące śruby podczas następnego okna konserwacyjnego i zmierz zewnętrzne średnice zabieraka za pomocą mikrometrów, aby obliczyć dokładne tempo zużycia i pozostałą żywotność.
4. Skonsultuj się z wyspecjalizowanym producentem, aby przeprowadzić niestandardową symulację reologiczną w oparciu o udokumentowane materiały, aby określić, czy przelot barierowy lub specjalistyczny mieszalnik zwiększą wydajność.

FAQ

P: Jaki jest standardowy stosunek L/D dla wytłaczarki jednoślimakowej?

Odp.: Standardowy stosunek długości do średnicy (L/D) zazwyczaj mieści się w zakresie od 24:1 do 30:1. Konkretne zastosowania narzucają dokładny stosunek. W przypadku materiałów wrażliwych na ścinanie, takich jak PCV, stosuje się krótsze stosunki, takie jak 20:1, aby zminimalizować czas przebywania. W przypadku wysokowydajnego przetwarzania poliolefin i zastosowań wymagających dużej wydajności mieszania i topienia wymagane są dłuższe stosunki 33:1 lub większe.

P: W jaki sposób wytłaczarka jednoślimakowa wytwarza ciepło?

Odp.: Ciepło wytwarzane jest poprzez równowagę mechanicznego tarcia ścinającego i zewnętrznych grzejników beczkowych. Obracająca się śruba powoduje intensywne tarcie w lepkim polimerze, przekształcając moment obrotowy silnika napędowego bezpośrednio w energię cieplną poprzez rozpraszanie lepkości. Zewnętrzne grzejniki zapewniają przede wszystkim ciepło początkowe i utrzymują profil temperatury przed stratami otoczenia.

P: Czy do mieszania można używać wytłaczarki jednoślimakowej?

Odp.: Ma poważne ograniczenia w mieszaniu w porównaniu do ślimaków dwuślimakowych, ponieważ brakuje mu intensywnego mieszania dyspersyjnego wymaganego w przypadku dużych zawartości dodatków lub rozkładania aglomeratów. Jednakże włączenie wyspecjalizowanych sekcji mieszania, takich jak Maddock lub mieszalniki spiralne, działa jako częściowe ograniczenie w przypadku bardzo lekkich zadań związanych z mieszaniem lub mieszaniem kolorów.

P: Co to jest „rozbicie łóżka” i jak wpływa na jakość produktu?

Odp.: Rozpad złoża stałego ma miejsce, gdy niestopione złoże polimeru w strefie przejściowej pęka przedwcześnie przed całkowitym stopieniem. Umożliwia to przedostanie się niestopionych kawałków ciała stałego do strefy dozowania i przejście przez matrycę, powodując poważne defekty powierzchni, żelowanie i gwałtowny wzrost ciśnienia.

P: Co powoduje wzrost ciśnienia w wytłaczarce jednoślimakowej?

Odp.: Udary są zwykle powodowane przez usterki techniczne, takie jak nierównomierne podawanie ze zbiornika, niewłaściwe profile temperatur powodujące powstawanie mostków w gardzieli zasilającej, rozpad złoża stałego w strefie przejściowej lub zasadnicze niedopasowanie pomiędzy geometrią ślimaka a specyficzną reologią żywicy.

P: Jak często należy wymieniać śrubę wytłaczającą i cylinder?

Odp.: Harmonogramy wymiany znacznie się różnią w zależności od przetwarzanych materiałów. Przetwarzanie wysoce ściernych polimerów wypełnionych szkłem może wymagać wymiany co 1 do 2 lat. Przetwarzanie czystych, dziewiczych poliolefin może zapewnić trwałość komponentów od 5 do 10 lat. Rutynowe pomiary zużycia mikrometrem są niezbędne do ustalenia dokładnych harmonogramów wymiany.

P: Jaki jest stopień sprężania w wytłaczaniu?

Odp.: Stopień sprężania to stosunek głębokości lotu w strefie zasilania do głębokości lotu w strefie pomiaru. Określa dokładnie, jak bardzo polimer jest ściskany podczas topienia, co ma kluczowe znaczenie dla wypychania uwięzionego powietrza i zapewnienia równomiernego przenoszenia ciepła do jeziorka stopionego materiału.
