Trzy kluczowe zalety techniczne umożliwiają precyzyjne formowanie rolek super-lustrzanych do arkuszy i płyt optycznych PC/PMMA

Jeden

W dziedzinie produkcji arkuszy, paneli i folii z tworzyw sztucznych klasy optycznej jakość powierzchni i właściwości optyczne są ostatecznymi wyznacznikami jakości produktu. Zaawansowane zastosowania, takie jak płyty światłowodowe do paneli LED, przełączniki membranowe w przemyśle elektronicznym oraz ekrany LCD do komputerów i telefonów komórkowych, nakładają niezwykle rygorystyczne wymagania dotyczące przepuszczalności światła, zamglenia, gładkości i jednorodności grubości. Kluczowym elementem decydującym o tych krytycznych wskaźnikach jest wałek z wykończeniem super lustrzanym – niezbędna część sprzętu produkcyjnego. Nie jest przesadą stwierdzenie, że wykończenie powierzchni i dokładność geometryczna walca bezpośrednio decydują o jakości i wydajności produktu końcowego. Kierując się podstawową zasadą, że „im gładsza i bardziej precyzyjna powierzchnia walca, tym lepsza jakość wytwarzanego produktu”, przemysł stale dąży do ostatecznych granic tolerancji chropowatości powierzchni i precyzji geometrycznej, co prowadzi do opracowania walca z wykończeniem super lustrzanym jako elementu precyzyjnego sprzętu.

Dwa

Rolka z super lustrzanym wykończeniem firmy Suzhou Jwellmech stała się „głównym komponentem” w produkcji arkuszy i paneli z PC (poliwęglanu) i PMMA (polimetakrylanu metylu, tj. akrylu) klasy optycznej ze względu na trzy kluczowe cechy techniczne.

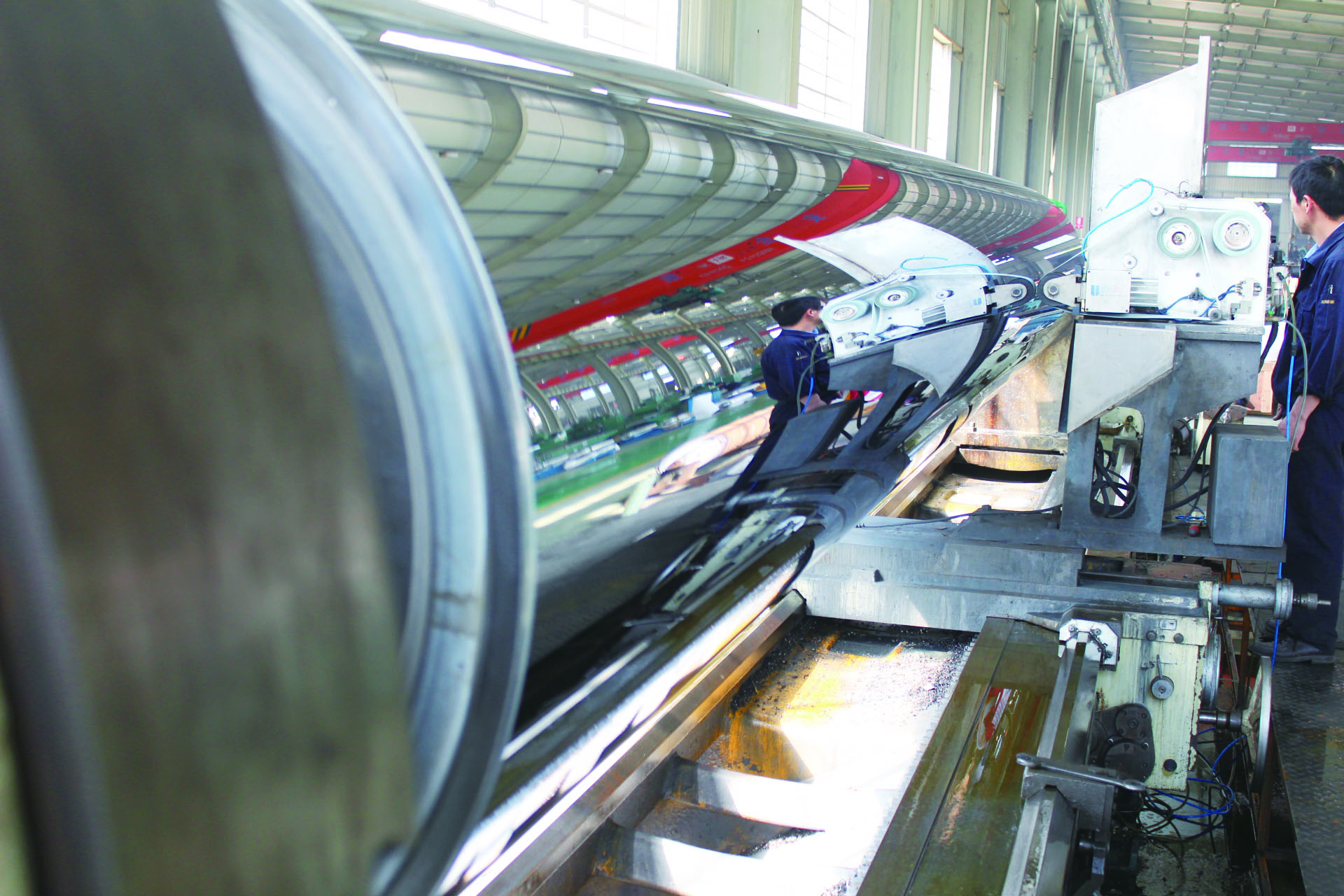

Po pierwsze, jest to wyjątkowa gładkość powierzchni. Dzięki wysoce precyzyjnemu szlifowaniu, ultraprecyzyjnemu docieraniu i polerowaniu chropowatość powierzchni (Ra) tego typu walców można stabilnie kontrolować w zakresie od 0,005 do 0,01 mikrometra. Wartość ta stanowi jedynie ułamek, a nawet jedną dziesiątą wartości dla konwencjonalnych rolek z wykończeniem lustrzanym, zbliżoną lub nawet przewyższającą płaskość szkła optycznego. Kiedy stopiona żywica PC lub PMMA jest odlewana, kalandrowana lub laminowana na powierzchni rolki, mikroskopowa topografia rolki jest replikowana na powierzchni z tworzywa sztucznego z precyzją na poziomie nanometrów. Tylko super lustrzana powierzchnia o Ra ≤ 0,01 μm może zapewnić, że wyprodukowane arkusze klasy optycznej będą wolne od zadrapań, skórki pomarańczowej lub mikrowgłębień, osiągając w ten sposób przepuszczalność światła na poziomie ponad 90% i zamglenie poniżej 1%, spełniając rygorystyczne wymagania wyświetlaczy ciekłokrystalicznych i wysokiej klasy paneli dotykowych w zakresie czystości wizualnej.

Po drugie, rolka z super lustrzanym wykończeniem firmy Suzhou Jwellmech zapewnia nie tylko „gładkość” powierzchni, ale także „dokładność” geometryczną. Jego cylindryczność i współosiowość są ściśle kontrolowane w zakresie ≤0,005 mm. Oznacza to, że zmiana średnicy na całej długości roboczej rolki nie przekracza 5 mikrometrów, a odchylenie pomiędzy środkiem obrotu a środkiem geometrycznym jest również ograniczone do poziomu mikrometra. W przypadku produkcji arkuszy PC/PMMA klasy optycznej tolerancja grubości jest kolejnym krytycznym wskaźnikiem jakości. Jakiekolwiek odchylenie od walcowości rolki będzie bezpośrednio prowadzić do nierównej grubości poprzecznej arkusza, co z kolei może powodować powstawanie pierścieni Newtona, tęczowych wzorów lub lokalnych różnic w ogniskowaniu wzdłuż późniejszej ścieżki optycznej. Walecowość i współosiowość mniejsza niż 0,005 mm w połączeniu z łożyskami o dużej sztywności i precyzyjnym układem przeniesienia napędu zapewniają, że walec może wytwarzać arkusze o jednakowej grubości i bez podłużnych pasków, nawet przy dużych prędkościach obrotowych i stałym nacisku. Jest to szczególnie ważne przy produkcji płytek światłowodowych i dyfuzorów do wielkopowierzchniowych wyświetlaczy ciekłokrystalicznych, ponieważ wszelkie niewielkie wahania grubości zostaną wzmocnione, powodując nierówną jasność wyświetlacza.

Po trzecie, specjalna konstrukcja walca z wykończeniem super lustrzanym ma na celu jednoczesne zapewnienie wyjątkowo wysokiej sztywności walca i minimalnego odchylenia temperatury powierzchni. Przetwarzanie tworzyw sztucznych klasy optycznej często musi odbywać się w ściśle kontrolowanych zakresach temperatur: temperatura zeszklenia PC wynosi około 150°C, a PMMA około 105°C, podczas gdy temperatury przetwarzania stopu w obu przypadkach typowo przekraczają 200°C. Walec musi nie tylko wytrzymywać obciążenia mechaniczne wynikające z ciśnienia stopu i połączonej siły walców dociskowych, ale także precyzyjnie kontrolować temperaturę powierzchni, aby regulować krystalizację chłodzącą żywicy (w przypadku PMMA, mimo że jest on amorficzny, nadal należy kontrolować naprężenia wewnętrzne) lub ustawienie stanu lepkiego przepływu. Konwencjonalne rolki mogą mieć niewystarczającą sztywność, co prowadzi do odkształcenia przy zginaniu, co skutkuje grubszym środkiem i cieńszymi krawędziami arkusza; lub zła konstrukcja kanału przepływowego może powodować nierówny rozkład temperatury powierzchni, prowadząc do lokalnych różnic w skurczu, wypaczeń lub zniekształceń optycznych. W rolce z super lustrzanym wykończeniem jako cylinder zastosowano grubościenną bezszwową rurę stalową lub odkuwkę stopową, w połączeniu z wewnętrznym kanałem przepływowym w kształcie spirali lub w jodełkę oraz precyzyjnym systemem cyrkulacji medium do kontroli temperatury, dzięki czemu jednorodność temperatury powierzchni rolki może być kontrolowana w zakresie ± 1°C lub nawet mniejszym. Niezwykle wysoka sztywność zapewnia, że ​​rolka prawie się nie wygina podczas produkcji na dużą szerokość i z dużą szybkością, natomiast równomierne pole temperaturowe zapewnia, że ​​łańcuchy molekularne PC/PMMA równomiernie uwalniają naprężenia podczas chłodzenia, uzyskując w ten sposób wysokiej jakości arkusze o niskim naprężeniu wewnętrznym, wysokiej płaskości i braku zniekształceń optycznych.

Trzy

Po trzecie, w konkretnym procesie produkcyjnym rolka z super lustrzanym wykończeniem firmy Suzhou Jwellmech odgrywa wiele kluczowych ról. Biorąc za przykład metodę wytłaczania do produkcji arkuszy PC lub PMMA o jakości optycznej: po opuszczeniu stopionego tworzywa sztucznego przez matrycę T, natychmiast trafia ono do modułu kalandra składającego się z trzech (lub więcej) rolek o super lustrzanym wykończeniu. Pierwszy walec odpowiada za wstępne spłaszczenie wytopu i nadanie mu początkowej gładkości powierzchni; drugi wałek dalej kalandruje i ustala grubość; trzecia rolka wykonuje chłodzenie i końcowe polerowanie. W tym procesie gładkość powierzchni rolek bezpośrednio determinuje „efekt lustra” arkusza – czy może on zastąpić szkło w obudowach telefonów komórkowych czy ochraniaczach ekranów. Cylindyczność i współosiowość rolek określają tolerancję grubości arkusza – czy spełnia on wymagania dotyczące nawijania i laminowania ultracienkich (poniżej 0,1 mm) folii optycznych. Sztywność i równomierność temperatury rolek razem wpływają na płaskość i rozkład naprężeń szczątkowych arkusza – kluczowe czynniki zapobiegające odkształceniom podczas kolejnych procesów cięcia, drukowania lub laminowania.

Co więcej, rolka z wykończeniem super lustrzanym pełni także w procesie kalandrowania tzw. funkcję „replikacji na gorąco”. W przypadku folii optycznych z mikrostrukturami (np. folii zwiększających jasność, folii pryzmatycznych) zwykle konieczne jest wstępne wygrawerowanie drobnych mikrorowków lub układów mikrosoczewek na powierzchni rolki, które następnie są przenoszone na podłoże PMMA lub PC poprzez wytłaczanie. W tym zastosowaniu samo podłoże rolki o lustrzanej jakości określa płaskość tła obszarów mikrostrukturalnych; każda niewielka wada podłoża spowoduje uszkodzenie mikrostruktur. Dlatego rolka z wykończeniem super lustrzanym jest również podstawą do osiągnięcia precyzyjnego formowania optycznych folii funkcjonalnych.

Podsumowując, rolka z super lustrzanym wykończeniem firmy Suzhou Jwellmech ( https://www.jwellmech.com/ ) nie jest bynajmniej zwykłym elementem mechanicznym, ale raczej systematycznym rozwiązaniem inżynieryjnym integrującym ultraprecyzyjną obróbkę, przenoszenie ciepła, materiałoznawstwo i dynamikę płynów. Dzięki swojej wytrzymałości Ra 0,005–0,01 μm, precyzyjnym tolerancjom geometrycznym ≤0,005 mm oraz sztywności i jednorodności termicznej uzyskanej dzięki specjalnej konstrukcji konstrukcyjnej, zapewnia podstawowe bezpieczeństwo sprzętu do produkcji wysokiej jakości arkuszy, paneli i folii PC/PMMA o jakości optycznej. Od paneli LED po ekrany LCD do telefonów komórkowych, od przełączników membranowych w urządzeniach elektrycznych po wysokiej klasy optyczne folie ochronne – każdy gładki, lustrzany i nieskazitelny produkt optyczny zależy od precyzyjnej replikacji i stabilnej kontroli rolki z super lustrzanym wykończeniem w trakcie procesu. Można powiedzieć, że poziom produkcji rolki z wykończeniem super lustrzanym bezpośrednio określa wysokość technologiczną i podstawową konkurencyjność regionu lub przedsiębiorstwa w dziedzinie optycznego przetwarzania tworzyw sztucznych.
