Precyzyjne śruby do maszyn do formowania wtryskowego: jak projekt naukowy określa jakość plastyfikacji i konkurencyjność procesu

Jeden

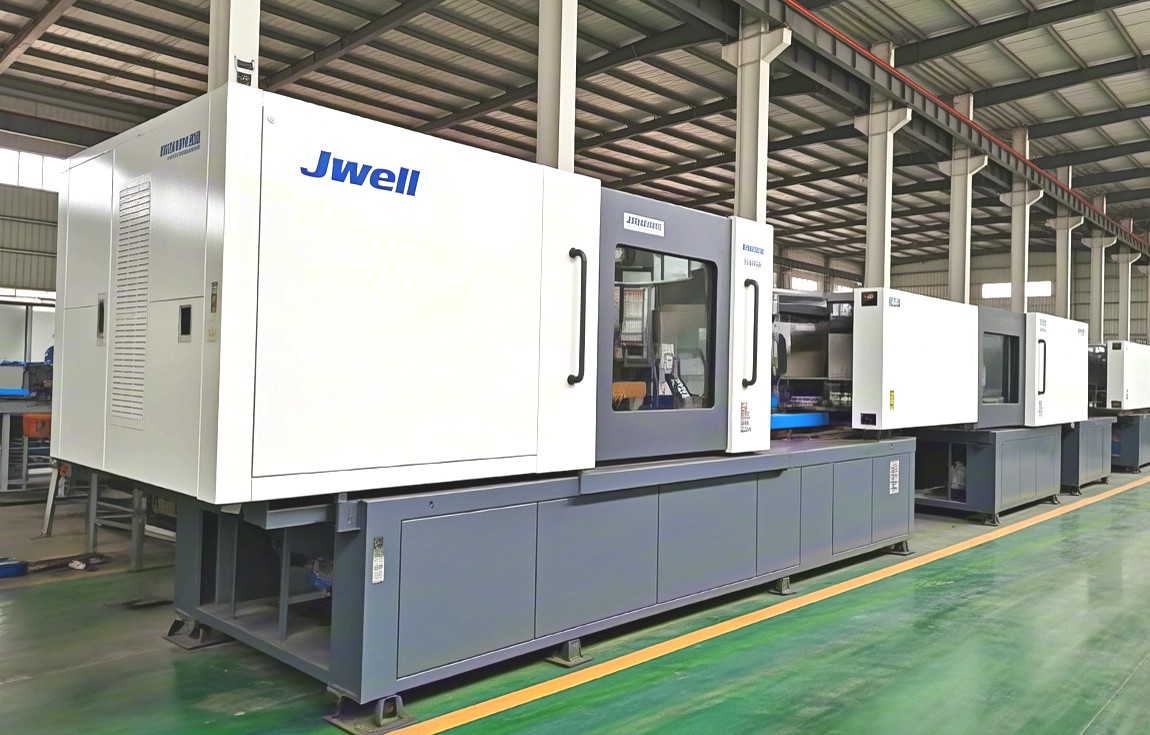

Ślimak jest głównym elementem zespołu uplastyczniającego we wtryskarce. Jego konstrukcja konstrukcyjna i właściwości mechaniczne bezpośrednio decydują o jakości plastyfikacji maszyny, dokładności dozowania i stabilności wtrysku. Kompletny system plastyfikujący składa się z trzech głównych komponentów – ślimaka, cylindra i dyszy – tworząc precyzyjnie dopasowany system.

Dwa

Z ewolucyjnego punktu widzenia standardowa śruba trzyczęściowa stanowi podstawową konfigurację, powszechnie przyjętą ze względu na jej doskonałą wszechstronność. Funkcjonalnie podzielony na sekcje podawania, sprężania i homogenizowania, pełni odrębne role: sekcja podawania zajmuje się transportem materiału stałego i podgrzewaniem; sekcja ściskająca zapewnia zagęszczenie, ścinanie i plastyfikację materiału poprzez ciągłą zmianę objętości w rowkach śrubowych; natomiast sekcja homogenizująca zapewnia homogenizację stopu i dozowanie pod stałym ciśnieniem. Jednakże podczas przetwarzania materiałów o unikalnych właściwościach lepkiego przepływu, takich jak polipropylen (PP) i polietylen (PE), uniwersalna trzyczęściowa śruba wykazuje ograniczenia procesowe, w tym nierówną plastyfikację i słabe mieszanie.

Trzy

Aby sprostać wymaganiom w zakresie przetwarzania o wysokiej wydajności, firma Suzhou Jwell opracowała wiele specjalistycznych konfiguracji śrub. Wśród nich ślimak barierowy zawiera dodatkowy gwint wtórny (gwint barierowy) w sekcji topienia, dzieląc rowek ślimaka na oddzielne kanały dla materiału stałego i materiału stopionego. Taka konstrukcja wymusza separację substancji stałych i ciekłych: niestopione cząstki stałe są w sposób ciągły ścinane i topione pod kierunkiem śruby barierowej, podczas gdy stopiony materiał przenika przez barierę do jeziorka stopionego materiału. To znacznie zwiększa wydajność i jednorodność topienia, skutecznie eliminując „niestopione granulki”. Śruby oddzielające, jako wariant zasady bariery, zazwyczaj posiadają pomocniczy gwint na początku sekcji sprężania, aby uzyskać wczesną separację ciała stałego od cieczy. Ze względu na stosunkowo delikatne działanie ścinające, nadają się szczególnie do obróbki wrażliwych termicznie tworzyw konstrukcyjnych, takich jak poliwęglan (PC) i poliamid (PA).

Cztery

Dobór i konstrukcja śruby muszą ściśle odpowiadać właściwościom reologicznym materiału. W przypadku różnych systemów polimerowych kluczowe parametry (stosunek długości do średnicy, stopień sprężania, proporcje długości segmentów i geometria rowka ślimakowego) wymagają ukierunkowanej optymalizacji:

Tworzywa sztuczne ogólnego przeznaczenia (PE, PP, PS): nacisk na wydajność transportu i kontrolę zużycia energii. Można zastosować śruby trójstopniowe z głębokimi rowkami lub śruby barierowe o wysokiej wydajności.

Tworzywa konstrukcyjne (PC, PA, POM): Ze względu na wąskie zakresy topnienia i słabą stabilność termiczną wymagane są konstrukcje o niskim ścinaniu, takie jak śruby oddzielające z płytkimi rowkami i dużymi przekrojami przejściowymi, aby precyzyjnie kontrolować temperaturę stopu.

Tworzywa termoczułe (PVC, tworzywa sztuczne pochodzenia biologicznego): Aby zminimalizować czas nagrzewania, należy stosować krótkie sekcje ściskające z rowkami śrubowymi o dużej objętości, jednocześnie zmniejszając intensywność ścinania.

Materiały o wysokiej lepkości lub wypełnione (PET, PA wzmocniony włóknem szklanym): Wybierz materiały o wysokiej twardości i odporności na zużycie (np. wykładziny z dwóch metali, powłoki utwardzane powierzchniowo) i ulepsz konstrukcję sekcji mieszania, aby zapewnić równomierne rozproszenie wypełniacza.

Obecnie technologia śrubowa wtryskarek ewoluuje w kierunku większej wydajności, specjalizacji i inteligencji. Przejawia się to w: Opracowywaniu specjalistycznych elementów gwintowych do materiałów specjalnych (np. żywic optycznych, kompozytów magnetycznych); oraz integrację czujników temperatury i ciśnienia, aby umożliwić monitorowanie w czasie rzeczywistym warunków pracy ślimaka i kontrolę procesu w pętli zamkniętej, zapewniając podstawowe wsparcie danych dla inteligentnych fabryk formowania wtryskowego. Dlatego naukowy dobór śrub w oparciu o właściwości materiału i wymagania produktu jest decydującym krokiem technologicznym w osiągnięciu precyzyjnego formowania wtryskowego i zwiększeniu konkurencyjności procesu.

Streszczenie: Ślimak wtryskarki pełni funkcję rdzenia służącego do plastyfikacji, a jego konstrukcja konstrukcyjna decyduje o jakości i stabilności plastyfikacji. Chociaż konwencjonalne trzyczęściowe ślimaki posiadają strefy podawania, ściskania i homogenizacji, wykazują one ograniczenia podczas przetwarzania materiałów specjalnych. Specjalistyczne ślimaki Suzhou Jiewei — w tym konstrukcje z barierą i separacją — zwiększają wydajność i jednorodność stopu poprzez separację fazy stałej i ciekłej. Wybór ślimaka musi ściśle odpowiadać właściwościom materiału i ewoluować w kierunku wydajności, specjalizacji i inteligencji – klucz do osiągnięcia precyzyjnego formowania wtryskowego.
