Kluczowe czynniki wpływające na działanie elektromagnetycznych rolek grzejnych: od materiałów po projekt sterowania

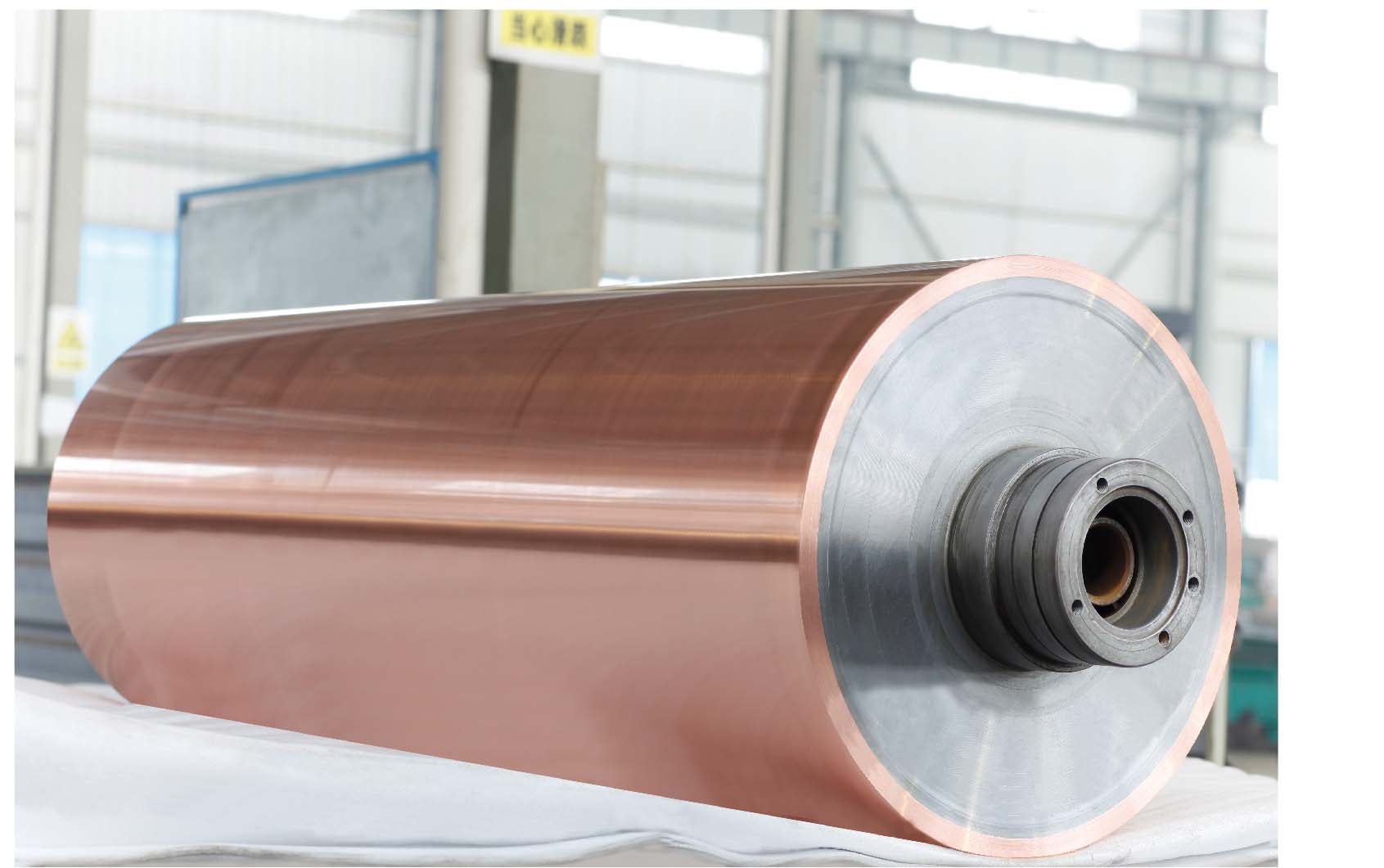

I. Rolka grzewcza elektromagnetyczna

Elektromagnetyczny wałek grzewczy wykorzystuje zasadę indukcji elektromagnetycznej do generowania samonagrzewania w powłoce walca, eliminując potrzebę stosowania oleju termicznego. Jego sprawność cieplna przekracza 90%, oszczędzając od 30% do 50% energii w porównaniu do ogrzewania oporowego. Wyposażone w wielostrefową niezależną kontrolę temperatury, różnicę temperatur powierzchni walców można kontrolować w zakresie ± 1°C, a modele z najwyższej półki osiągają ± 0,2°C. Elektromagnetyczne walce grzewcze Suzhou Jwellmech charakteryzują się szybkim wzrostem temperatury, brakiem ryzyka wycieku i możliwością szybkiego chłodzenia. Są szeroko stosowane w ciągłych procesach prasowania termicznego, takich jak kalandrowanie tworzyw sztucznych, spajanie termiczne włóknin, suszenie papieru i laminowanie folii, służąc jako kluczowe elementy precyzyjnej, czystej produkcji.

II. Kluczowe czynniki wpływające na działanie elektromagnetycznych rolek grzejnych i środki udoskonalające

1. Materiał rolek i konstrukcja cewek – podstawa wydajności

Rolka nie powinna być wykonana z materiałów o wysokiej przewodności, takich jak czysta miedź lub czyste aluminium, ponieważ powodują one silny efekt ekranowania magnetycznego, koncentrując strumień magnetyczny po stronie cewki i prowadząc do przegrzania lub nawet wypalenia, jednocześnie znacznie zmniejszając wydajność ogrzewania prądami wirowymi. Zamiast tego należy wybrać materiały o umiarkowanej przewodności i niskim magnetyzmie szczątkowym, takie jak stal klasy 50, aby zrównoważyć wydajność ogrzewania i kontrolę strat histerezy. W przypadku obróbki cieplnej stosuje się kombinację hartowania całkowitego i odpuszczania oraz utwardzania powierzchniowego: twardość rdzenia jest kontrolowana na poziomie HRC 28–32, aby zapewnić ciągliwość, podczas gdy twardość powierzchni podnosi się do HRC 50–58, aby zwiększyć odporność na zużycie i odporność na zmęczenie cieplne. Cewki elektromagnetyczne Suzhou Jwellmech wykorzystują stopy miedzi odporne na wysokie temperatury z wysokiej jakości izolacją, taką jak drut poliimidowy lub owinięty włóknem szklanym, aby zapobiec zwarciom międzyzwojowym w wyniku starzenia się izolacji w wysokich temperaturach. Wewnętrzna izolacja termiczna wykorzystuje wielowarstwową strukturę kompozytową z filcu aerożelowego i włókna ceramicznego, minimalizując przenoszenie ciepła przy jednoczesnym zachowaniu wytrzymałości, dzięki czemu wzrost temperatury łożyska jest kontrolowany. Powierzchnia rolki jest powlekana zgodnie z wymaganiami procesu – twardym chromowaniem, przewodzącą ciepło powłoką ceramiczną lub teflonową powłoką zapobiegającą przywieraniu – w celu ochrony rolki, poprawy przenoszenia ciepła i zapewnienia właściwości antyadhezyjnych, utrzymując integralność powierzchni w temperaturach roboczych powyżej 400°C.

2. Dopasowanie parametrów elektromagnetycznych – bezpośrednie określenie wydajności ogrzewania i rozkładu temperatury

Częstotliwość prądu należy zoptymalizować w oparciu o grubość ścianki walca. W przypadku rolek stalowych o grubości ścianki 10–20 mm najbardziej odpowiednia jest średnia częstotliwość 5–20 kHz, zapewniająca wystarczającą głębokość nagrzewania przy jednoczesnym osiągnięciu szybkiego tempa nagrzewania, co sprzyja szybkiemu wzrostowi temperatury od temperatury pokojowej do 200°C w zaledwie 25 minut. Natężenie prądu jest precyzyjnie regulowane przez regulowany zasilacz i system sterowania w pętli zamkniętej, co pozwala uniknąć szoku termicznego spowodowanego nagłymi zmianami mocy, jednocześnie spełniając zróżnicowane potrzeby w zakresie ogrzewania i utrzymywania na różnych etapach procesu. Szczelinę pomiędzy cewką a wewnętrzną ścianką walca należy kontrolować na poziomie 2–5 mm, zapewniając skuteczność sprzęgania, jednocześnie zapewniając luz na rozszerzalność cieplną, aby zapobiec łukowi stykowemu. Cewka jest uzwojona segmentowo lub wielowarstwowo, a rozkład zwojów jest optymalizowany poprzez symulację w celu wyeliminowania niejednorodności osiowego pola magnetycznego – co jest kluczowym warunkiem osiągnięcia dokładności kontroli temperatury wynoszącej ± 0,5°C.

3. Proces konstrukcyjny i produkcyjny – wyznaczanie niezawodności mechanicznej i jednorodności termicznej

Korpus rolki składa się z wielu warstw: wału centralnego, warstwy izolacji termicznej, warstwy grzewczej, warstwy radiacyjnej, warstwy zatrzymującej ciepło i warstwy odbijającej. Przyjęto konstrukcję modułową z odpowiednimi szczelinami dylatacyjnymi. Po montażu przeprowadza się wyważanie dynamiczne na gorąco, aby uniknąć dodatkowych naprężeń wynikających z nierównomiernej rozszerzalności cieplnej. Jednolitość grubości ścianek ma kluczowe znaczenie dla spójności temperaturowej: stosuje się precyzyjne rury stalowe bez szwu lub półfabrykaty walcowane poddane obróbce wytaczania, kontrolując tolerancję grubości ścianki w zakresie ± 0,1 mm. Bicie powierzchni walca utrzymuje się na poziomie ≤0,005 mm, a współosiowość ≤0,01 mm. Po precyzyjnej obróbce CNC i szybkim wyważaniu dynamicznym zapewniony jest bardzo niski poziom wibracji podczas obrotu z dużą prędkością, a także jednolite powłoki i długoterminowa stabilność łożyska – w pełni realizując korzyści dla środowiska wynikające z całkowicie elektrycznego sterowania i pracy bezolejowej.

4. Parametry operacyjne i warunki środowiskowe – również krytyczne

Moc grzewcza jest precyzyjnie regulowana poprzez zasilacz z funkcją miękkiego startu i regulacją stałej mocy, co pozwala na szybką reakcję na nastawę temperatury. Prędkość liniowa powierzchni walca musi być dostosowana i powiązana z mocą grzewczą, przy użyciu silnika napędowego o zmiennej częstotliwości. Nadmierna prędkość liniowa prowadzi do niewystarczającego pochłaniania ciepła przez materiał, natomiast zbyt mała prędkość może powodować przegrzanie. Właściwe dopasowanie nie tylko zapewnia jakość produktu, ale także pozwala uzyskać oszczędność energii – dlatego elektromagnetyczne walce grzewcze oszczędzają około 60% energii w porównaniu do rolek termoolejowych. Temperatura i wilgotność otoczenia wpływają na precyzję elementów elektronicznych w szafie sterowniczej; dlatego do utrzymania stałej temperatury i wilgotności potrzebna jest klimatyzacja lub osuszacze. Dodatkowo na obu końcach rolki instalowane są kurtyny powietrzne lub osłony termiczne, aby zmniejszyć zakłócenia przepływu powietrza z otoczenia na temperaturę powierzchni rolki, zapewniając stabilną kontrolę temperatury.

5. Zarządzanie temperaturą i strategia kontroli – ostateczna gwarancja wysokiej precyzji kontroli temperatury

Przyjęto wielostrefowy, niezależny schemat kontroli temperatury, przy czym każda strefa grzewcza wyposażona jest we własny czujnik i moduł regulacji mocy. Czujniki są umieszczone blisko wewnętrznej ścianki walca, aby zminimalizować opóźnienie pomiaru. W połączeniu z algorytmami samodostrajania PID lub sterowania rozmytego i szybkim próbkowaniem, różnicę temperatur powierzchni walców można kontrolować w zakresie ±0,5°C, a nawet ±0,2°C w zastosowaniach najwyższej klasy. Układ chłodzenia wykorzystuje wewnętrzną strukturę chłodzącą – sprężone powietrze lub obiegowa woda chłodząca jest doprowadzana przez centralny wał, a proporcjonalne zawory sterujące zapewniają płynne przełączanie między ogrzewaniem i chłodzeniem, znacznie skracając czas oczekiwania i unikając nadmiernych naprężeń termicznych. W warstwie izolacyjnej zastosowano konstrukcję przekładki termicznej z materiałów o przewodności cieplnej poniżej 0,05 W/(m·K). Wymuszone chłodzenie powietrzem za pomocą radiatorów na końcach wałów zapewnia długoterminową stabilną pracę łożyska. Te środki udoskonalające łącznie zwiększają wydajność ogrzewania, jednorodność temperatury i żywotność, w pełni spełniając rygorystyczne wymagania dotyczące wysokiej temperatury, wysokiej precyzji i ekologiczności w zaawansowanych procesach, od kalandrowania gumy/tworzyw sztucznych po syntezę włókien chemicznych.

Streszczenie

Elektromagnetyczny wałek grzewczy wykorzystuje indukcję elektromagnetyczną w celu uzyskania samonagrzania walca, oferując wysoką wydajność cieplną i kontrolowaną różnicę temperatur powierzchni walca w zakresie ± 0,5°C. Dzięki synergicznej optymalizacji doboru materiałów, dopasowaniu parametrów elektromagnetycznych, procesów produkcyjnych i strategii kontroli temperatury, Suzhou Jwellmech（ https://www.jwellmech.com/,+86 15806221827） kompleksowo poprawia wydajność walców: stal 50 w połączeniu z ogrzewaniem średniej częstotliwości umożliwia szybki wzrost temperatury, podczas gdy wielostrefowa niezależna kontrola temperatury i wewnętrzna struktura chłodzenia zapewniają wysoką precyzję i długą żywotność.
